PCCAD产品优势

集成化智能机械设计管理系统

主要功能

提高设计效率

图层管理 图幅设置

绘图工具 装配处理

尺寸标注 符号标注

标准件库 超级编辑

批量处理 个性定制

数据处理集成

序号明细表 词句库调用

公式计算器 资源库调用

数据导入导出 提取表格数据

读入DWG文件 BOM数据处理

PDM/ERP集成

项目管理P3DM

图纸管理

数据管理

进程管理

多平台支持

支持BricsCAD V15-V20

支持AutoCAD2013-2021

支持AutoCAD Mechanica2013-2021

功能介绍

PRODUCT FUNCTION

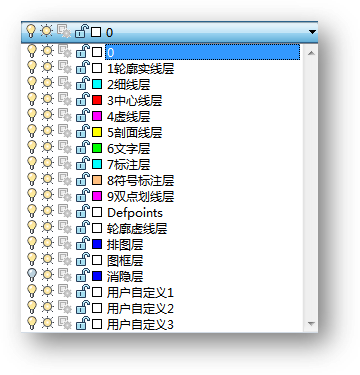

图层管理

  • 启动PCCAD,系统自动进行初始化设置,包括图层、线型、颜色、字高等。
  • 程序自动根据执行命令的不同,将生成的实体放到相应的图层中。
  • 不选择对象,输入1、2、3等数字,快速切换当前层。
  • 选择对象,输入1、2、3等数字,快速改变所选对象到相应图层。

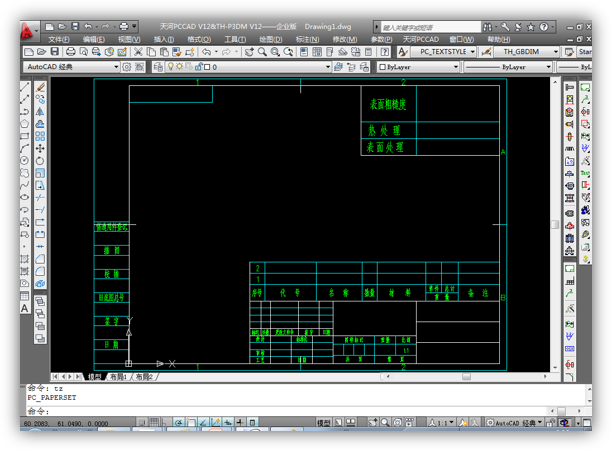

图幅设置

图纸设置命令,可快速创建带有标题栏、明细表、附加栏、参数栏的标准图框。

slider
slider
slider

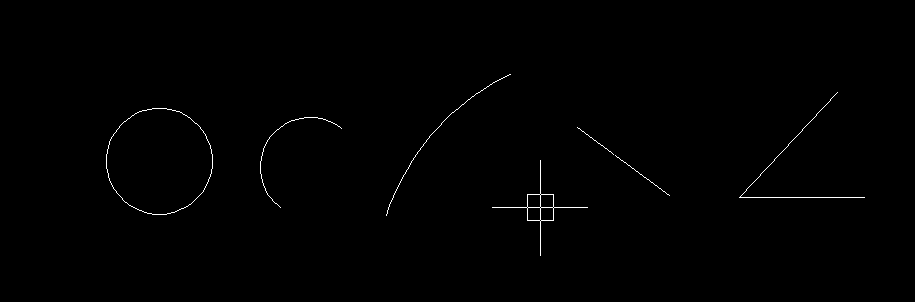

绘图工具

  • 绘图工具:中心线、对称画线、平形/垂直线、公切线、角分线、 波 浪线、精确矩形等。全面提高绘图速度。
  • 构造工具:倒圆/倒角、轴断线、截交、动态延伸、工艺槽构造以及单孔、孔阵功能,可以方便的完成各种常用的零件结构特征。
  • 局部放大:将某一图形的局部,自动放大到所需的比例,生成局部放大视图, 无需重画。

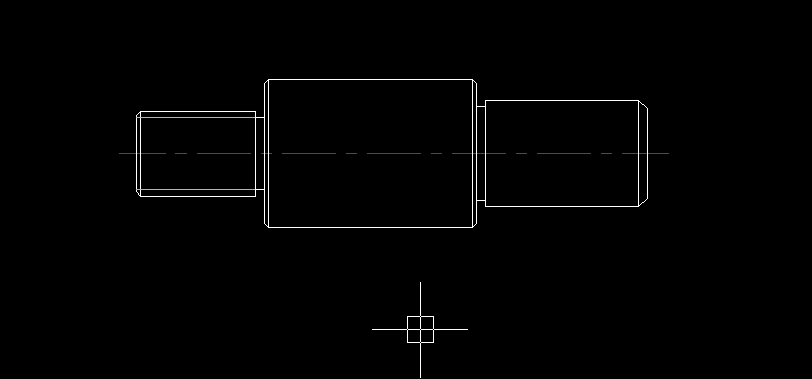

轴类设计

将常用结构形式的轴按其特征加以分类,迅速的绘出各种结构形式的轴。

装配处理

对于装配处理,则提供了图形消隐、块消隐、文字消隐、序号标注、明细表处理等功能。

尺寸标注

尺寸标注包括:智能标注、折弯标注、坐标标注、弧长标注、螺纹标注、倒角标注、引线标注、尺寸合并/分解、加直径符号、标注工具箱等多种分项标注功能。

智能标注D:完成90%尺寸标注工作,智能识别对象,多种标注风格任意选!

符号标注

在符号标注方面提供了:粗糙度、形位公差、基准符号、焊接符号、锥斜度标注、中心孔标注、圆孔标记、标高符号等所有机械行业的符号标注功能。

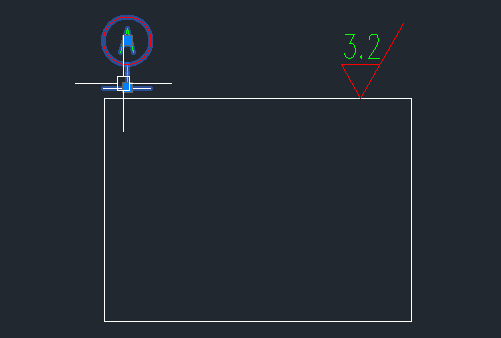

智能拖拽

拖拽符号标注对象基点,智能变换符号方向,适当增加辅助线,快速编辑,无须重绘。

文字处理

在文字处理方面,除了提供方便的文字标注、技术条件标注外,还提供了曲线文字、文字加框、文字炸开、数值增减、大小写转换、文字合并/分解、递增文字等等功能。

符号库

提供了大量的符号库,包括液压气动符号、电气符号、机构运动符号等,只要拖动拖拽图形,就可以快速插入到当前图中。

标准件库

包括紧固件、轴承、联轴器、型材、管接头、模具、气缸、液压缸、减速机、电机、法兰、化工机械等 54 个图库,3000 多个零件类。多视图,参数化驱动,直接插入图中,提高绘图效率。

双击超级编辑

双击对象后根据对象的不同,智能的调出相应的窗口进行编辑,极大的简化了操作和命令记忆。可识别包括:图框、标题栏、序号、明细表、尺寸标注、符号标注、文字标注、出库零件等等几乎图面中所有实体和图形。

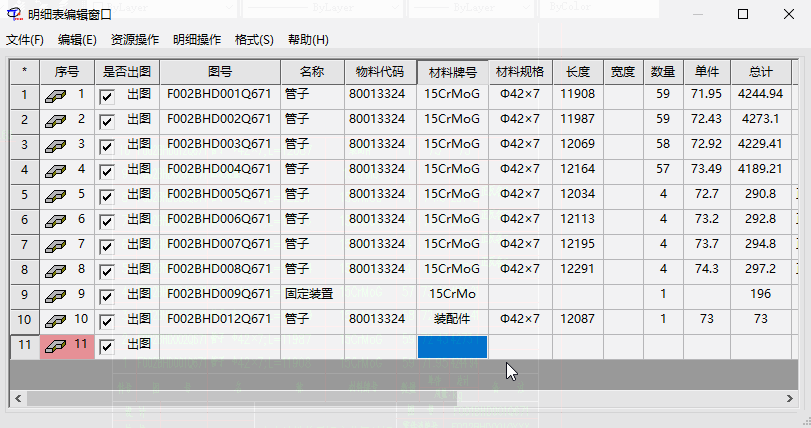

序号、明细表

  • 与序号双向关联
  • 数据可自由导入导出
    可提取标准件信息
  • 提供多种数据规范化手段
  • 可控制字段的可编辑性

规范处理方法

STANDARD TREATMENT METHOD

调用词句库

可以在明细表等编辑窗口中调用词句库,也可以在任何时候增加新的词句分类和新词句。

调用公式计算器

如果有一些数据需要通过公式计算而来,我们则可以调用公式计算器来回填结果。提供了公式库,同时支持自定义公式。

数据导入导出

对于数据的转换处理呢,您可以直接使用文本导入导出,也可以使用天河通用导入导出。
目前天河通用导入导出支持ACCESS、TXT、EXCEL、ORACLE、SQL SERVER、DBASE、FOXPRO等多种格式。
有了导入导出功能,CAD就不再是信息孤岛,可以与企业其他系统进行数据的互联互通。

数据转EXCEL

图纸标题栏和明细表的数据可以一起导出到excel模板中。

读入DWG文件

作用:快速利用外部文件数据。

提取表格数据

非PCCAD绘制的表格,其数据也能为我所用,避免数据重复录入。

复杂报表

您只需选择图纸及报表形式,就可以快速完成外购件汇总表、标准件汇总表、借用件汇总表等多种报表。

P3DM项目管理

在P3DM中,您可以很清晰的看到装配树,可以浏览图纸、打开图纸和创建图纸等。

当标题栏、明细表的关联信息不一致的情况下,还会进行提示,您可以选择性更新,从而保证数据的一致性。

完成项目,还可以进行汇总、分类、统计和报表等。

批量处理工具

在“辅助工具”菜单中有一些批量处理的工具。

有了这些工具,使得一些日常很琐碎,但又很花费时间的工作,变得很省时省力。

批量数据提取

根据提取配置,提取整套图纸的标题栏、明细表数据。

并可以对装配图明细表与零件图标题栏的数据进行关联检查。

提取到的数据可以进行导出等处理,为后续数据加工处理提供完整的基础数据。

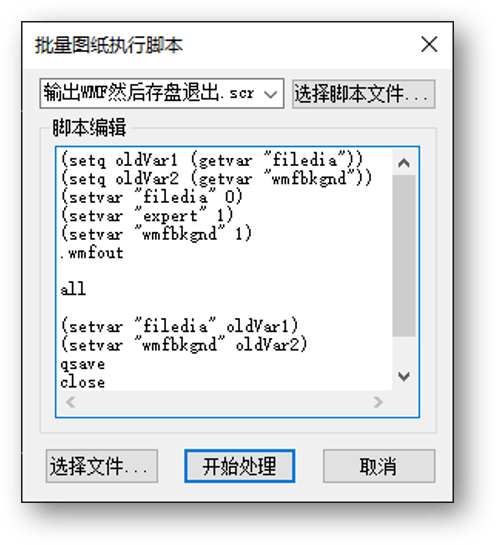

批量图纸操作

辅助工具中提供的“批量图纸操作”功能,利用它可以对批量图纸执行相同的多步骤的自动操作。

执行过程中无须人工干预。

在实际工作中,我们可以利用该功能做很多事。例如:

批量清理文件;

量另存文件为指定的DWG版本格式;

批量转换图层等等。

另外,脚本支持自己编写,都是AutoCAD命令,非常实用。

批量文本查找

可以在不打开文件的情况下快速查找和替换整套图纸中的文本。

查找对象包括单行文本、属性文本、多行文本、标注文本,以及标题栏、明细表中的数据。

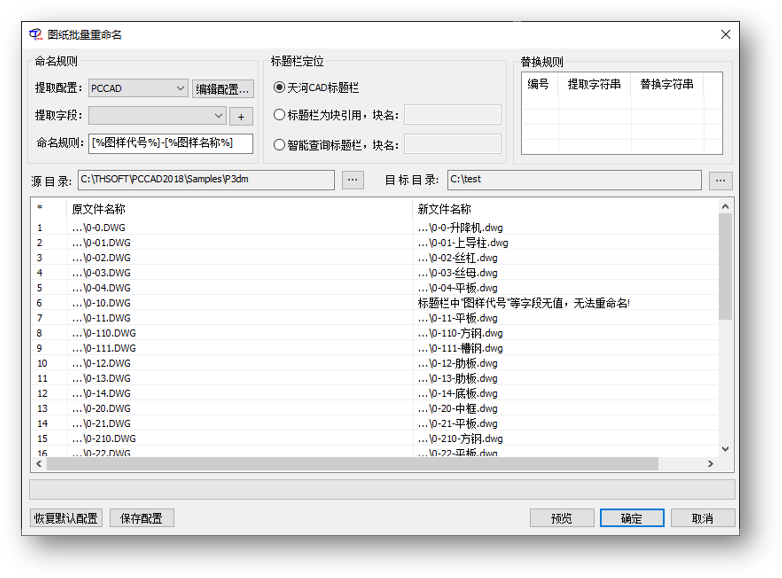

图纸批量重命名

批量将所选DWG文件以规范的命名方式重新命名。

亦可起到协助检查标题栏数据的作用。

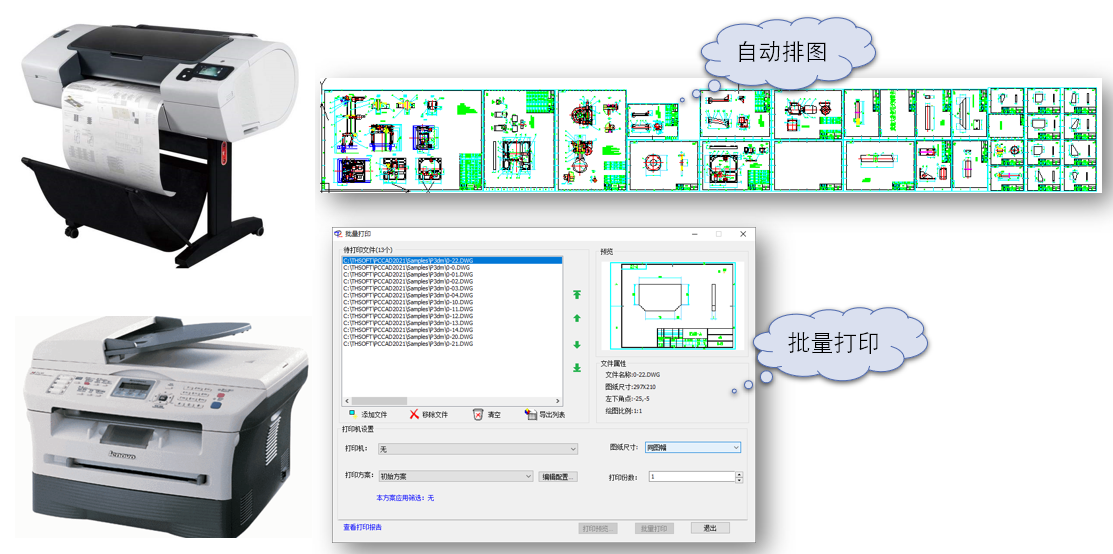

批量打印出图

针对绘图仪,提供了“自动排图”功能。自动识别图纸比例,自动摆放图纸、自动旋转,成倍提高了大幅面绘图仪的效率及纸张利用率。

针对于打印机,则提供了“批量打印”功能。

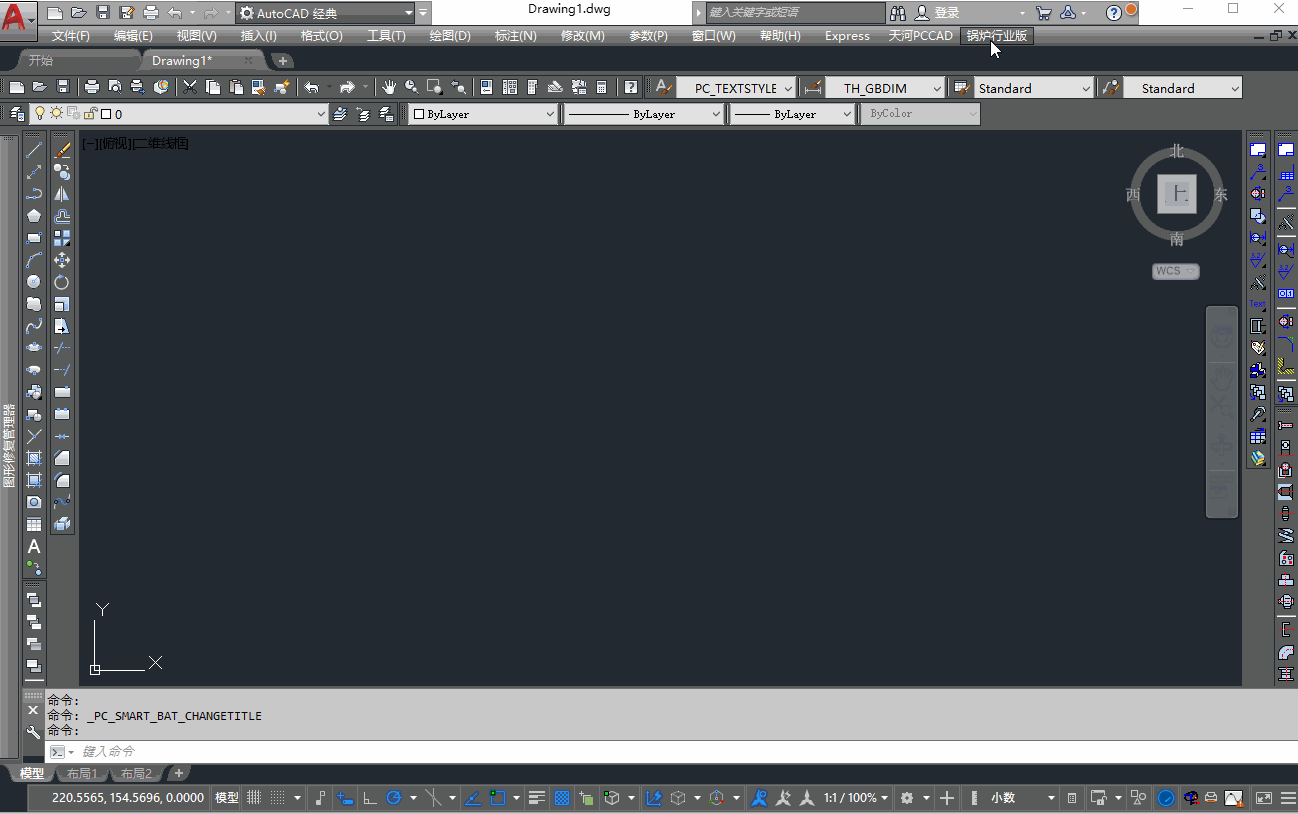

智能更换标题栏

考虑到有些企业存在名称变化,标题栏标准更新,尤其是变型设计需要等情况,提供了“智能更换标题栏”功能。

可以自动识别加入图纸的标题栏样式名称,并根据指定的配置进行部分或全部的批量更新处理。

绘图环境定制

在符合国家标准的同时,各个企业在标题栏、明细表、词句库、符号库、通用资源库、超级卡片等方面都会有一些个性化的需求,也就是我们所讲的企标。

PCCAD全面支持用户化定制,推进了企业CAD绘图环境的标准化、规范化。

PDM/ERP集成

天河CAD还提供了开放的二次开发接口,可与企业PDM/ERP等信息化系统无缝对接,实现更加顺畅的互联互通。

多平台支持

AutoCAD

支持AutoCAD2013-2021

支持AutoCAD Mechanical 2013-2021

BricsCAD

PCCAD自带正版BricsCAD平台

正版化CAD平台+PCCAD双版权

立即开始使用 PCCAD

A版:PCCAD2021(兼容AutoCAD2013-2021)

B版:PCCAD V19(自带正版CAD平台)

30 天的全功能 PCCAD 免费试用
