天河PCCAD2018明细表数据丢失的解决方法

现象:

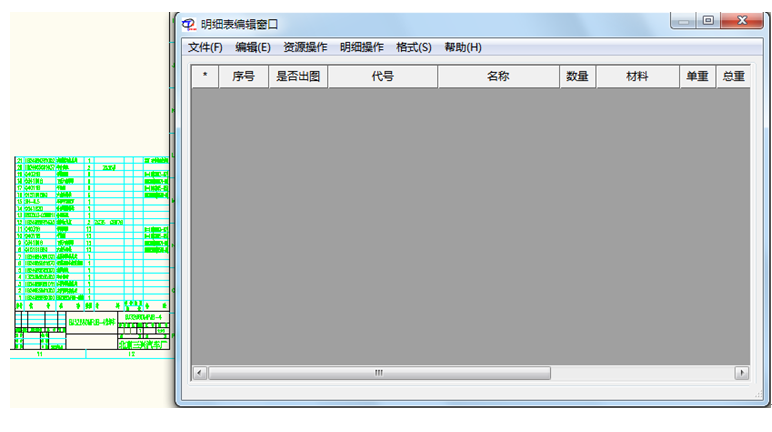

从2011年1月1日后,使用PCCAD2008出现保存文件失败的情况,需要多次保存,文件放能保存住。且保存后,重新打开标题栏、明细表,编辑窗口没有数据。

天河PCCAD2018明细表数据丢失的解决方法

解答:

安装PCCAD2008的补丁后,该问题可以解决。

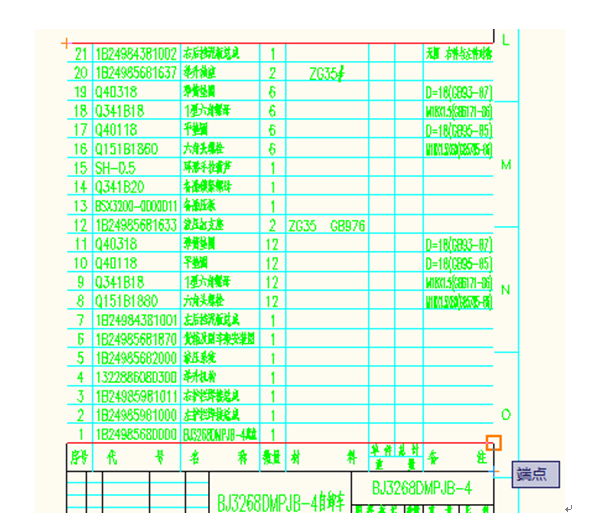

对于已经保存过,明细表没有数据的图纸(见上图),可采用提取表格数据的方式补救:

1) 命令行键入:MXB,回车

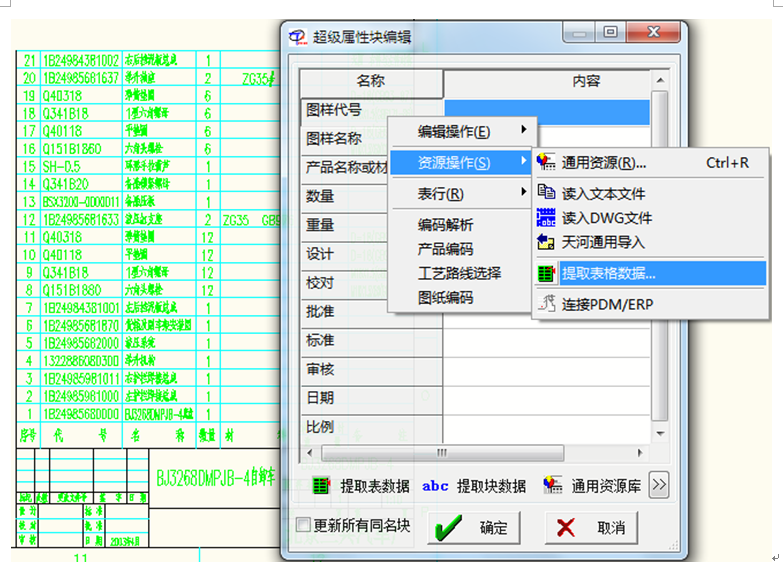

2) 点菜单:资源操作——提取表格数据…

3) 框选明细表数据区域

天河PCCAD2018明细表数据丢失的解决方法

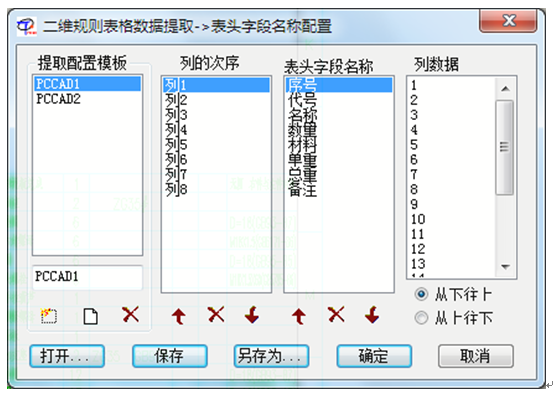

4) 在弹出的“二维规格表格数据提取”窗口中查看并调整提取的数据对应关系,调整完毕,点“确定”。

天河PCCAD2018明细表数据丢失的解决方法

5) 提取到明细表中的数据零件类型都是“自制零件”,请根据实际情况修改后保存输出即可。

对于标题栏的数据,也同样使用提取表格数据即可。

天河PCCAD2018明细表数据丢失的解决方法
