CAD如何打印纯黑色并且图形有宽度的图纸？

一、核心目标

所有线条纯黑色、无灰度、粗细分明；机械 PCCAD 出图通用方案，两步搞定。

第一步：图层预先设置（必做，否则线宽无效）
打开图层管理器 LA
规范设置（机械国标）

粗实线（轮廓线，颜色 7 / 黑色）：线宽 0.35mm
细实线、尺寸、剖面线：线宽 0.18mm
中心线、虚线：线宽 0.15mm

所有图层线宽统一设为随层（ByLayer），不要单独给线条改线宽。
打开底部状态栏：线宽按钮（LWDISPLAY），开启线宽显示。

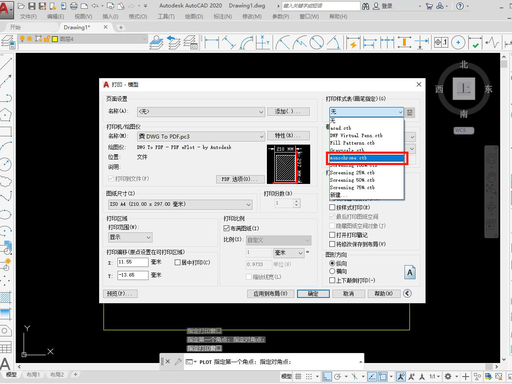

第二步：打印面板设置（Ctrl+P）

1. 打印机：纸质机选实体打印机，电子 PDF 选 DWG To PDF.pc3
2. 打印样式表（关键）：选择 monochrome.ctb（强制全黑）

禁止选 grayscale.ctb（灰度，会变淡）、acad.ctb（彩色）。

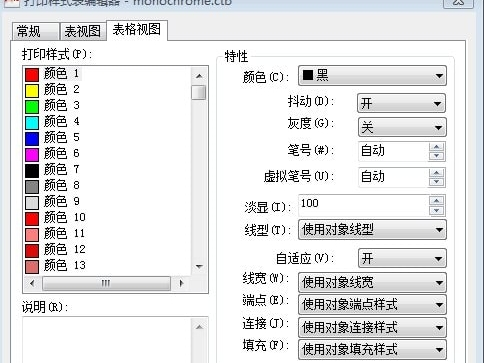

3. 点样式后面的铅笔图标，进入编辑器：

• 按住 Shift 选中全部 255 种颜色
• 颜色：黑色
• 淡显：100，灰度：关闭
• 线宽：选择 使用对象线宽（跟随图层粗细）
• 保存关闭。

4. 打印选项勾选： ✅ 打印对象线宽 ✅ 居中打印 打印范围：窗口，框选整张图框。

二、机械图纸固定线宽方案（推荐，不用改图层）

在 monochrome.ctb 编辑器里，按颜色控制线粗：

1. 颜色 7（黑色粗线）：线宽固定 0.35mm
2. 其余所有颜色：统一固定 0.18mm 以后图层只管理颜色，粗细由打印样式统一控制，图纸标准统一。

三、常见故障解决（高频坑）

1. 打印出来还是灰色、不是纯黑 检查：monochrome.ctb 里所有颜色 = 黑色，灰度 = 关闭，淡显 = 100。
2. 预览有线宽，打印出来线条一样粗

• 必须勾选【打印对象线宽】
• 不要把线宽设为 “随块”，必须随层
• PDF 打印机在特性里把分辨率调到最高。

3. PCCAD 标题栏线条太细 把标题栏线条统一放到 7 号色，在 CTB 里单独给 7 号色加粗。
4. 虚线打印变成实线 打印样式里线型保持：使用对象线型，不要强制改成实线。

四、一键固化布局（一劳永逸）

命令 PAGESETUP → 修改当前布局

把 monochrome.ctb 绑定到布局，以后打开布局直接黑白带线宽出图，不用反复设置。

我可以把机械专用的黑白 CTB 打印文件参数发给你，直接导入 PCCAD 永久使用。
