机械设计中心孔的作用和天河CAD画法
一、中心孔的主要作用
1、装夹定位
在车削、磨削轴类零件时，用顶尖顶住中心孔，作为整根轴的定位基准，保证外圆同轴度。
2、支撑工件，提高刚性
细长轴两端打中心孔，前后顶尖支撑，防止工件弯曲、振动，减小加工变形。
3、统一工艺基准
粗车、精车、外圆磨多道工序都以中心孔为基准，保证各外圆台阶同心。
4、便于调头加工
轴件一端加工完，掉头依然可以依托中心孔重新找正，保证同轴精度。
5、预留加工余量，保护端面
防止工件端面中心被顶尖顶塌，同时避免钻头定心跑偏。
二、中心孔分类（国标 GB/T 145-2001，共 4 种）
| 型号 | 结构特点 | 适用场景 | 核心结构 |
|---|---|---|---|
| A 型（无护锥） | 仅圆柱孔 + 60° 锥面，无保护锥 | 单件加工、工序少，完工后要去除中心孔；普通车削轻载工件 | 60° 定位锥 |
| B 型（带护锥） | A 型 + 外侧 120° 保护锥 | 多工序车磨、反复装夹；需要永久保留中心孔；精密轴类最常用 | 60° 工作锥 + 120° 护锥，防止锥面磕碰损伤 |
| C 型（带螺纹） | B 型基础增加内螺纹孔 | 需要螺钉拉紧工件、承受大轴向拉力；电机轴、拉杆类零件 | 螺纹孔 + 60° 锥 + 120° 护锥 |
| R 型（圆弧型） | 把 60° 锥改成圆弧曲面 | 高精度外圆磨削、精密检测；线接触，避免应力压伤锥面 | 圆弧曲面，无棱角，定心精度更高 |
三、中心孔在天河CAD画法

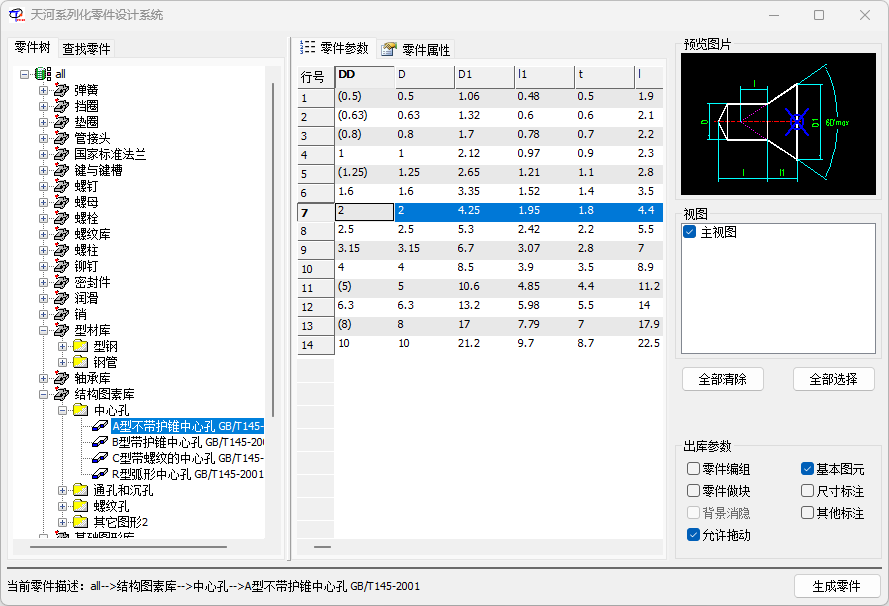

1、中心孔图库
输入命令XL，调出天河CAD系列化零件库，选择：结构图要素->中心孔->中心孔类型，选择对应规格，插入到CAD图形中；
2、中心孔标注
机械制图中，中心孔只需标注即可，一般习惯不画出图形，天河CAD提供的中心孔标注能满足如下图的三种标注形式：
执行： 1.键盘：PC_ZXKBZ（或ZXK）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”） -> 符号标注->中心孔标注 出现提示： 请选择中心线/输入中心线角度(A)<0>：
输入： 点选一表示轴中心线的直线或输入A之后输入角度值。
出现提示： 请选择标注引出点：
输入： 点选一表示基准的直线。
输入： 设置好各参数后，点取“确定”按钮。
[1] 标注形式1和2：
出现提示： 指定标注位置：
输入： 确定位置后，拖动鼠标定位。 [2] 标注形式3：
出现提示： 请选择标注引出点：
输入： 鼠标定位。
出现提示： 指定标注位置（点鼠标右键切换标注方向）：
输入： 确定好位置和方向后，点取左键。
结果： 完成标注。
