天河THCAD®

>兼容过去、面向未来的AutoCAD替代者

>基于dwg格式的2D+3D智能设计建模

>中国机械CAD标准应用主导者

>基础版<2D机械版<3D机械版&建筑BIM版

更轻、更快、更聪明的CAD

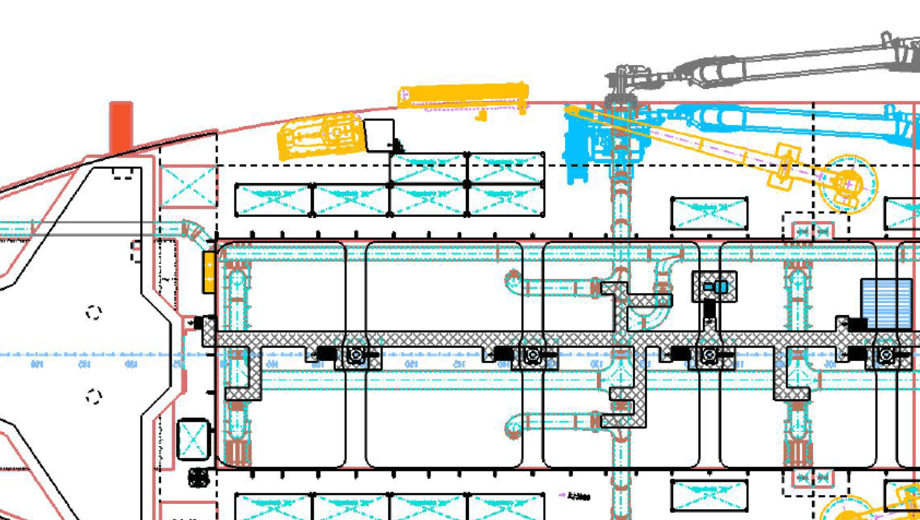

高性能图形引擎

在每个新版本中，我们都在努力提高显示性能。在包含成千上万个实体的图形中享受平滑的缩放和平移操作。使用Redway3D图形系统为3D图形提供出色的显示性能。
熟悉的CAD

通过与行业标准CAD程序的相同命令，脚本，宏和菜单兼容性，充分利用您已经熟悉的环境，轻松转换到THCAD。

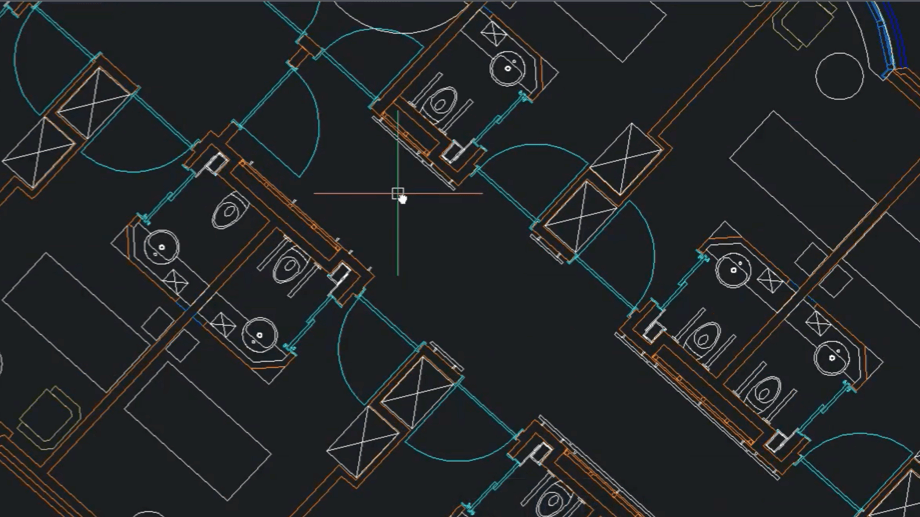

THCAD与AutoCAD高度兼容

无需更改打印机，模板，块或图纸集的布局即可迁移到THCAD，因为它们100％兼容。命令名，别名和系统变量在THCAD的和AutoCAD®一样。THCAD基于原生DWG，与所有行业的其他CAD用户具有最高的兼容性。

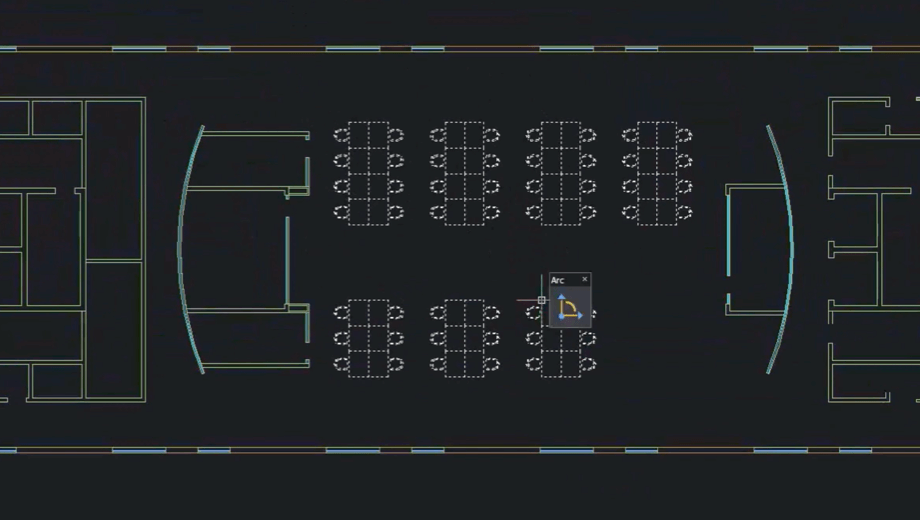

使用动态块

您可以在THCAD的内部直接使用你在AutoCAD中创建®的动态块。控制可见性状态和拉伸，翻转，和旋转，就像你在AutoCAD®一样。
图形管理器

图形资源管理器可以更好地控制所有图形元素

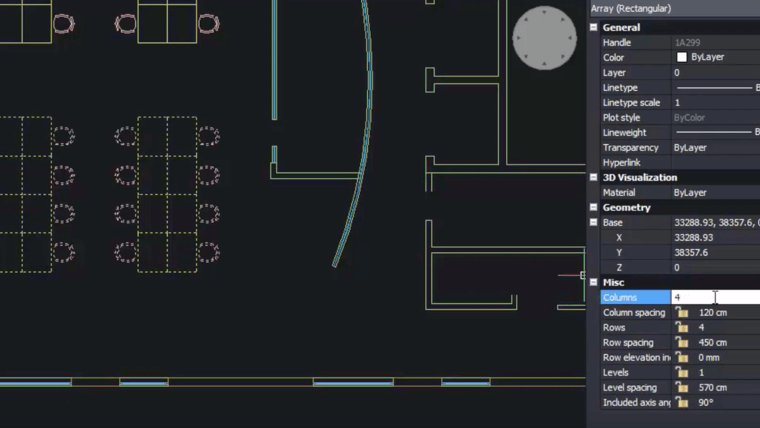

将重复的几何体转换为块定义

Blockify自动创建块定义，并在整个图形中用块引用替换所有匹配的实体集。通过使用Blockify查找重复的几何并将其转换为块参考，可以将DWG文件的大小最多减少90％。

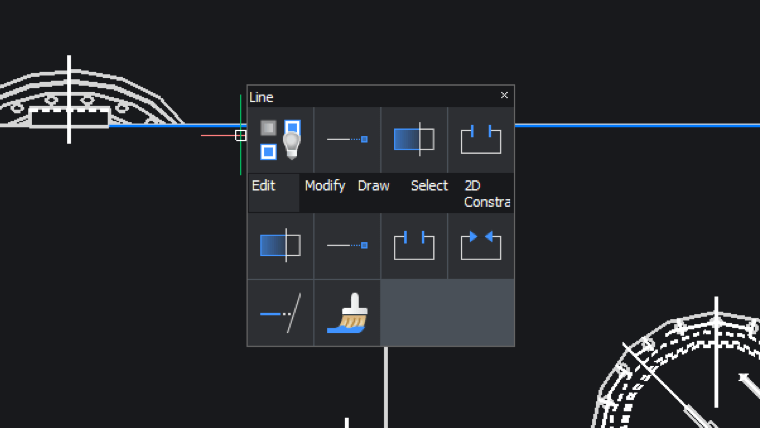

Quad：光标附近的绘图，编辑和信息

THCAD独特的Quad是一个“抬头”命令选项板，可预测您的命令使用情况，并提供一键式访问您很可能接下来需要的命令。它由AI代理提供支持，该AI代理根据您使用THCAD的方式做出这些命令预测。

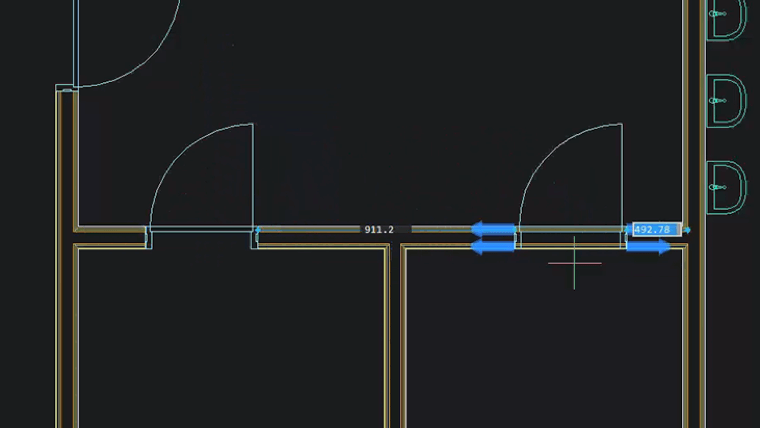

自动对齐复制的实体

CopyGuided使用自动生成的引导曲线自动将复制的实体与相关的几何体对齐。您可以显式选择要用作引导曲线的实体，或者根据选择的图形元素确定它们。

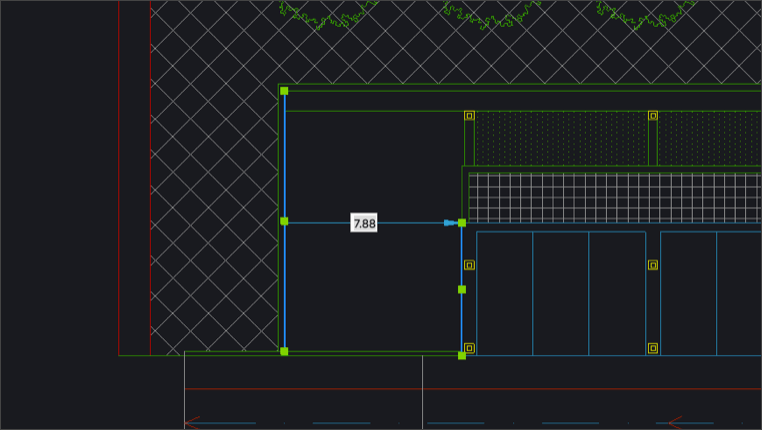

最近距离

查看任意两个实体之间的距离，并通过简单输入新的距离值来移动第二个实体。发生这种情况无需启动命令。此外，当您双击图形中的元素时，将显示沿WCS的X，Y和Z轴对齐的最近距离。

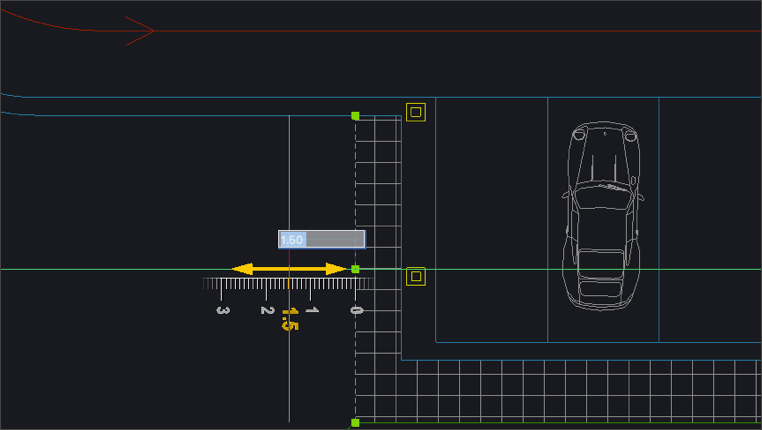

自适应网格捕捉

动态捕捉网格会发生变化，以反映您的缩放级别。自适应网格捕捉功能使您可以使用精确值创建，编辑，微调和操作实体，而无需输入键盘。捕捉步长大小会根据当前屏幕缩放系数进行调整。
Shift键的功能

使用Dynamic UCS，坐标系统会自动与光标下方的实体对齐。通过单击Shift键，您可以锁定或解锁UCS，从而可以开始在选定实体或面之外进行绘制。通过暂时将 UCS 与 3D 和 2D 实体的选定实体对齐来提高 2D 工程图的生产率。

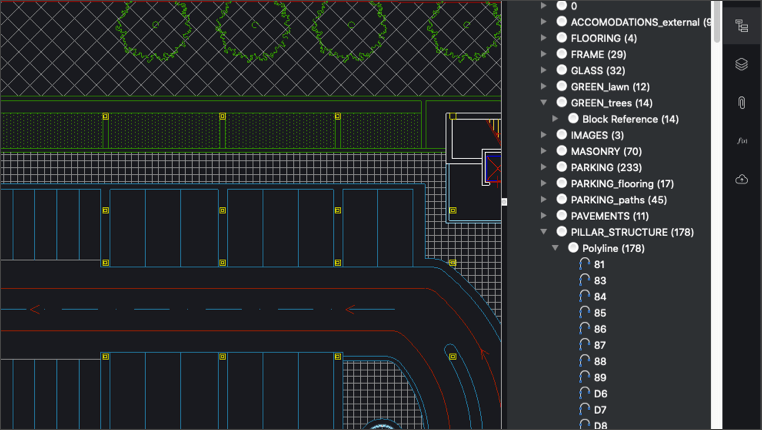

结构面板

结构面板使您可以鸟瞰构成图形的实体。您可以按类别选择实体并对其执行操作。您可以显示或隐藏实体，隔离它们或直接缩放它们。
矩形和极坐标网格

矩形和极坐标网格提供自适应步长和动态原点放置，以加快图形创建速度。通过照亮屏幕上的触摸点，以图形方式显示实体之间的几何关系，例如相切和垂直度。

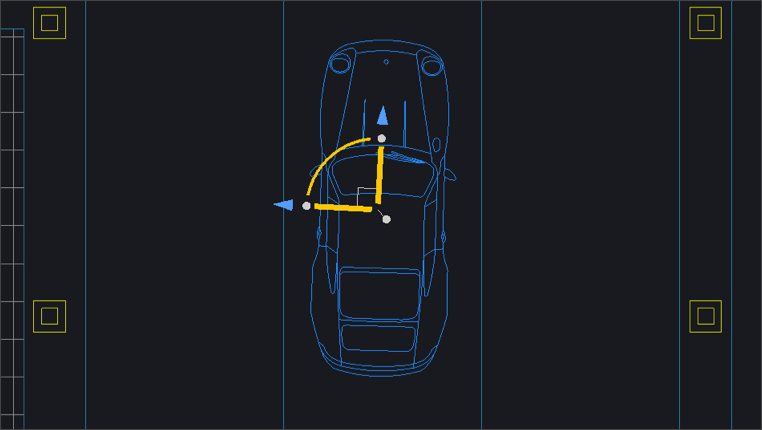

操作器

操纵器是一种多功能工具，可让您移动，旋转，缩放和镜像所选实体。如果在开始操作时按住控制键，则操纵器将保留原始实体，并自动创建它们的副本。操纵器可以一次作用于单个或多个实体。

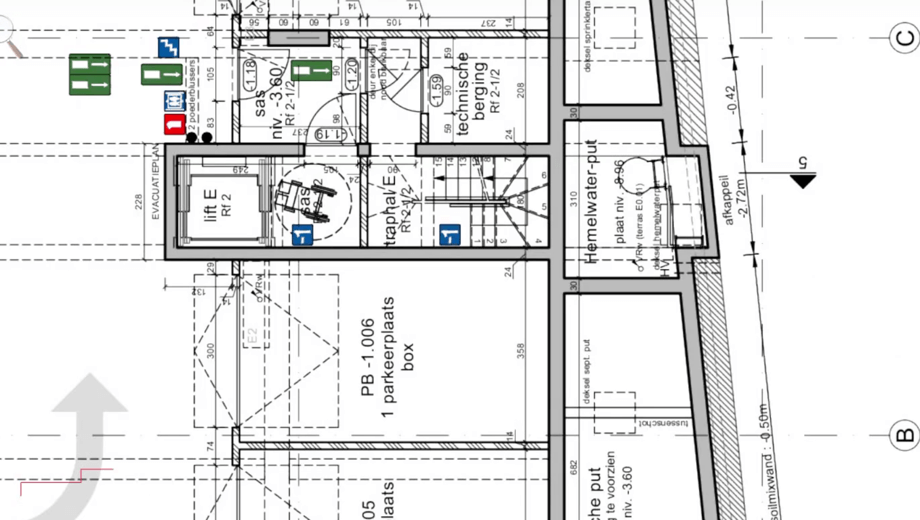

PDF和大的TIFF参考底图

我们使用多分辨率，持久性图像缓存来显示PDF参考底图，从而实现超快速的缩放和平移操作。光栅引擎即使具有巨大的64位BigTIFF文件，也可以提供出色的平移和缩放性能。

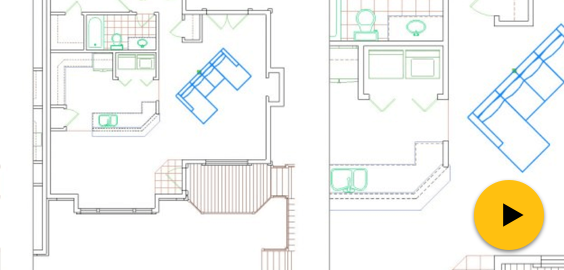

自动化参数

THCAD的 AI 可以为笨拙的实体快速添加参数化智能。这是创建智能的表格驱动零件系列的最快方法。

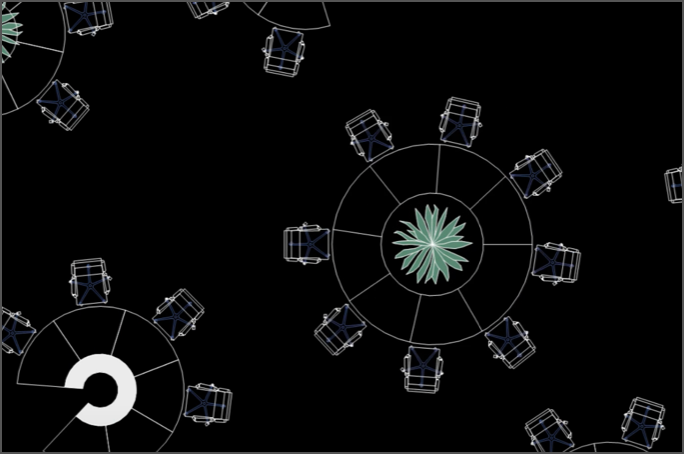

参数块：创建2D块的动态方法

参数块通过允许用户创建一个块而不是许多相似的，单独的块定义来自动执行重复性任务。您可以使用熟悉的同一套工具和工作流来创建2D和3D块定义。

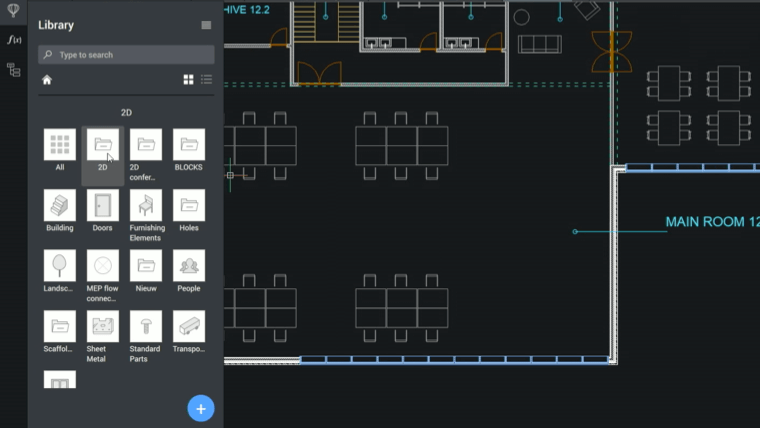

包含所有参数块的完整库

借助新的库面板，您可以管理跨不同文件和项目的所有参数块。

专业的二维机械设计

中国机械CAD标准制定者

高效设计

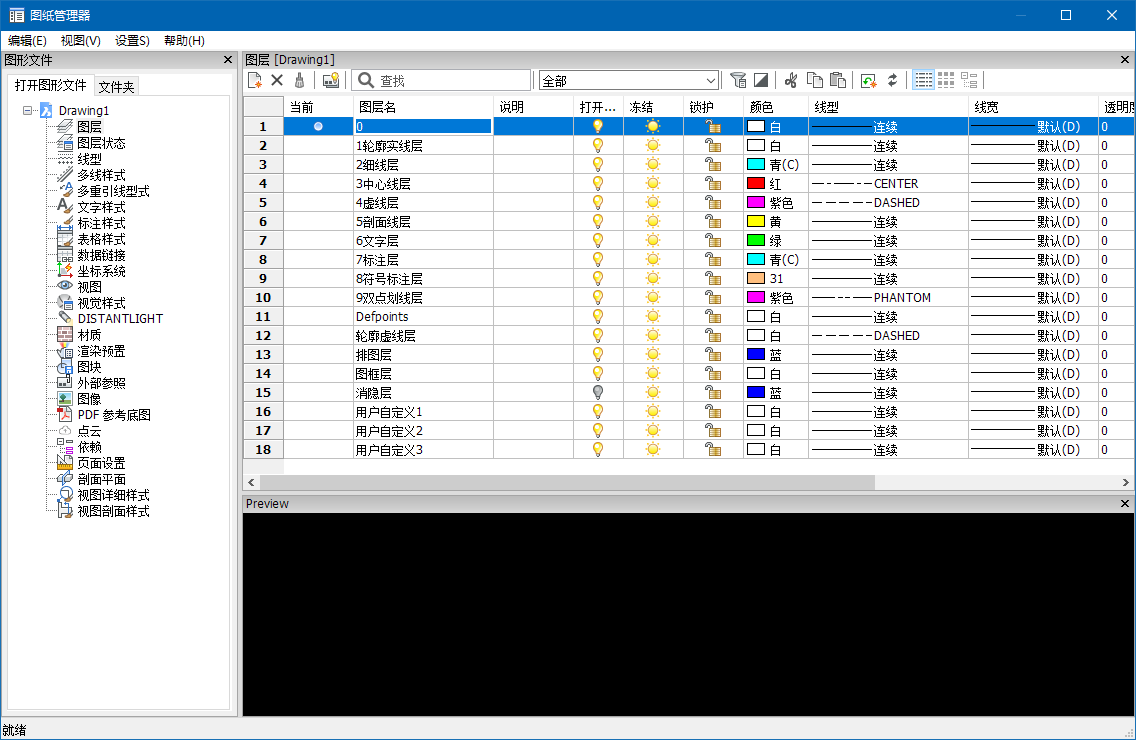

图层管理

启动THCAD，系统自动进行初始化设置，包括图层、线型、颜色、字高等。程序自动根据执行命令的不同，将生成的实体放到相应的图层中。不选择对象，输入1、2、3等数字，快速切换当前层。选择对象，输入1、2、3等数字，快速改变所选对象到相应图层。

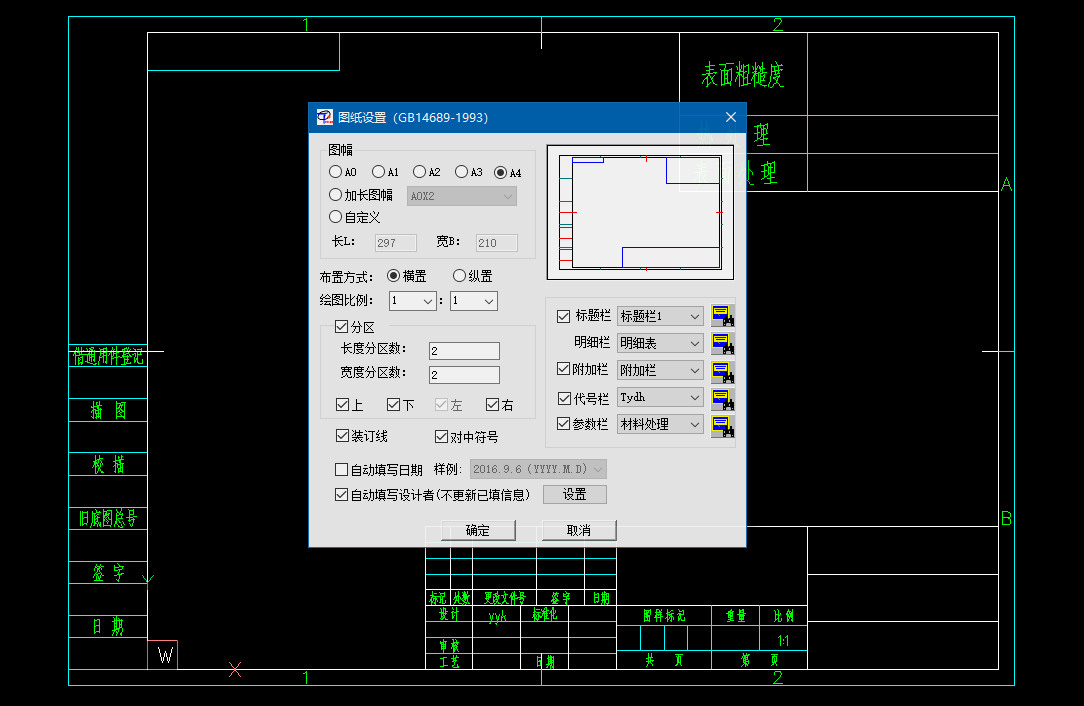

图幅设置

图纸设置命令，可快速创建带有标题栏、明细表、附加栏、参数栏的标准图框。
绘图工具

中心线、对称画线、平形/垂直线、公切线、角分线、波浪线、精确矩形等。构造工具：倒圆/倒角、轴断线、截交、动态延伸、工艺槽构造以及单孔、孔阵功能，可以方便的完成各种常用的零件结构特征。局部放大：将某一图形的局部，自动放大到所需的比例，生成局部放大视图，无需重画。

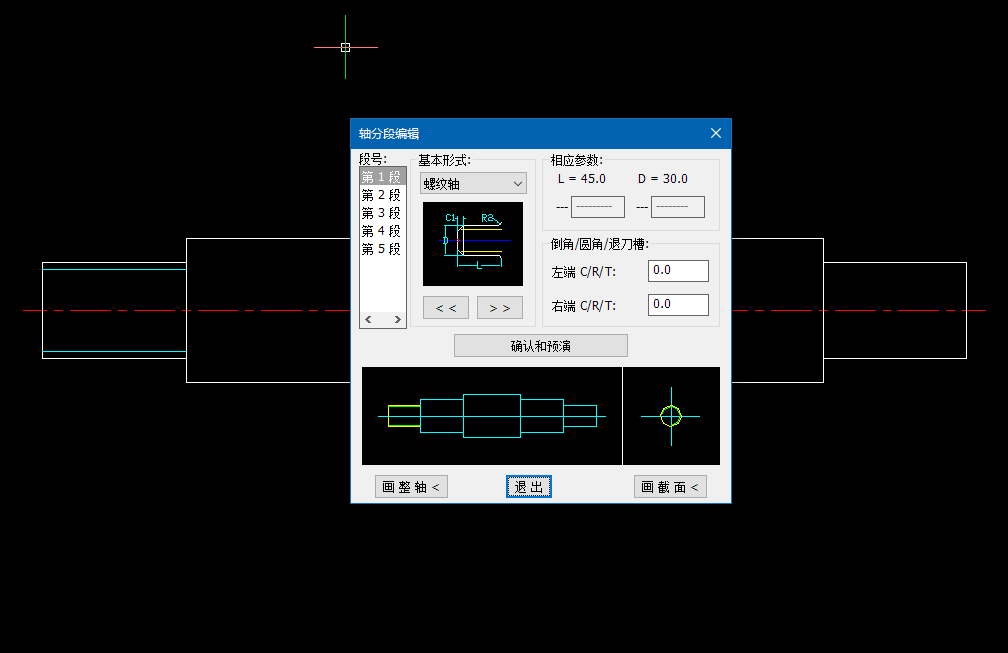

轴类设计

将常用结构形式的轴按其特征加以分类，迅速的绘出各种结构形式的轴。

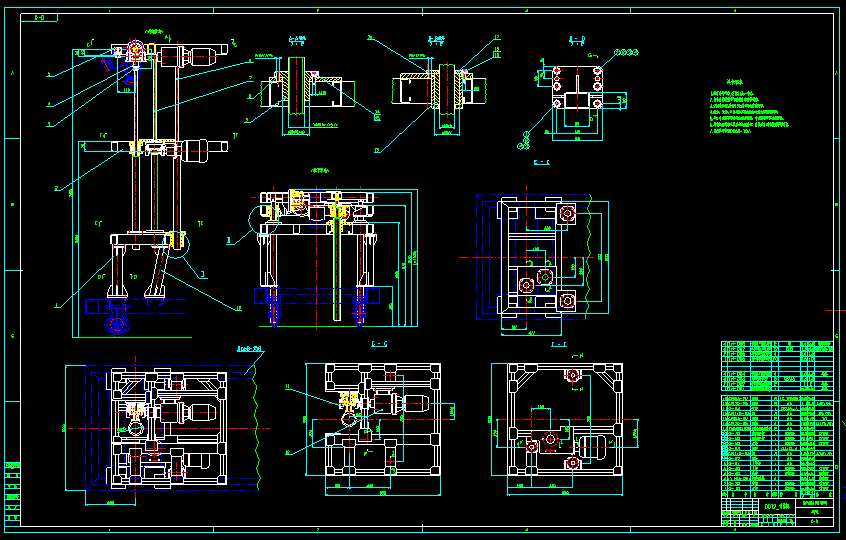

装配处理

对于装配处理，则提供了图形消隐、块消隐、文字消隐、序号标注、明细表处理等功能。

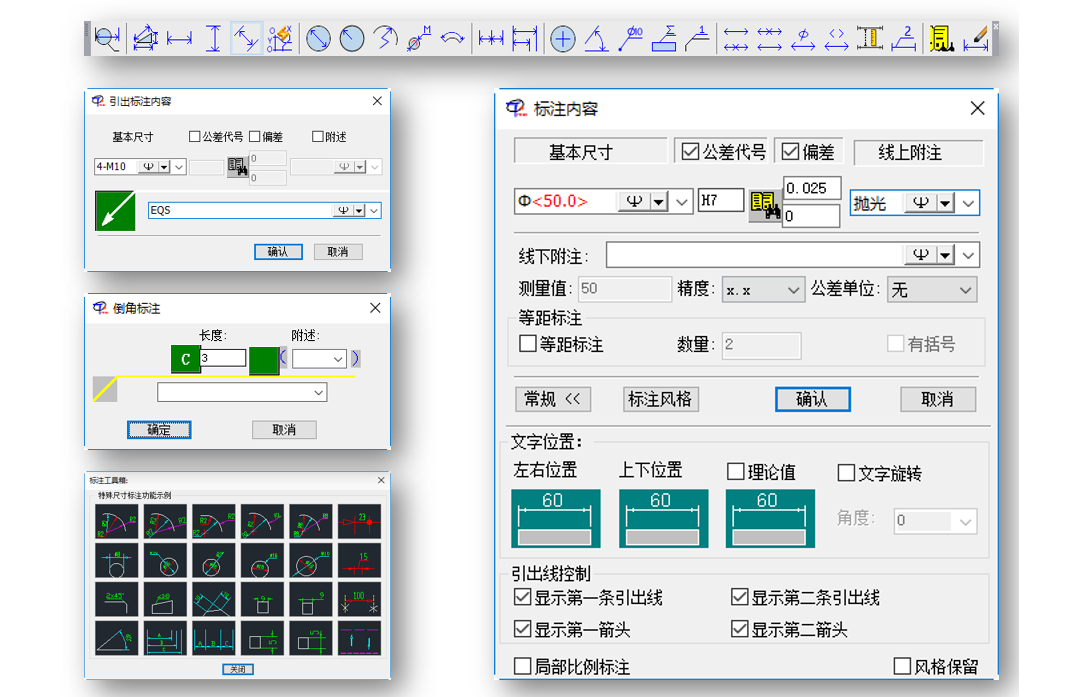

尺寸标注

尺寸标注包括：智能标注、折弯标注、坐标标注、弧长标注、螺纹标注、倒角标注、引线标注、尺寸合并/分解、加直径符号、标注工具箱等多种分项标注功能。

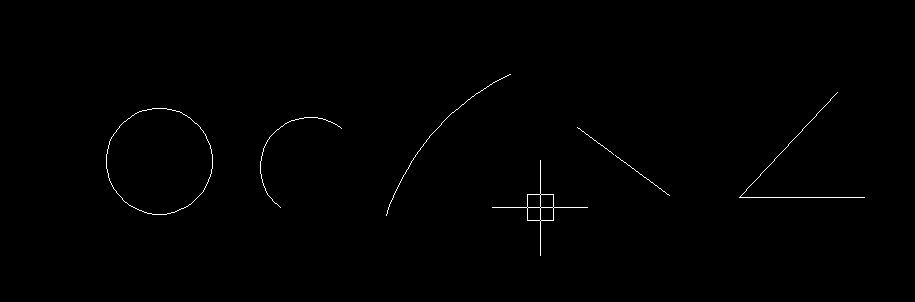

智能标注

智能标注D：完成90%尺寸标注工作，智能识别对象，多种标注风格任意选！

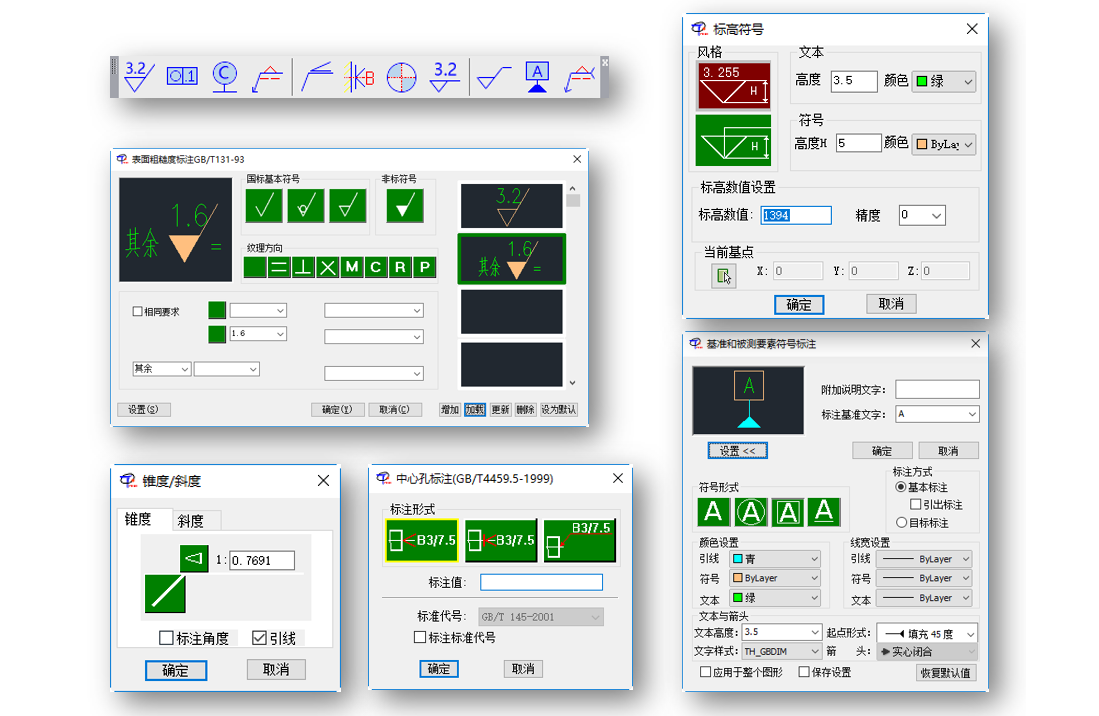

符号标注

在符号标注方面提供了：粗糙度、形位公差、基准符号、焊接符号、锥斜度标注、中心孔标注、圆孔标记、标高符号等所有机械行业的符号标注功能。

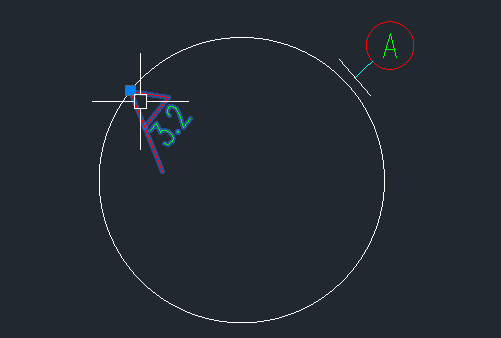

智能拖拽

拖拽符号标注对象基点，智能变换符号方向，适当增加辅助线，快速编辑，无须重绘。

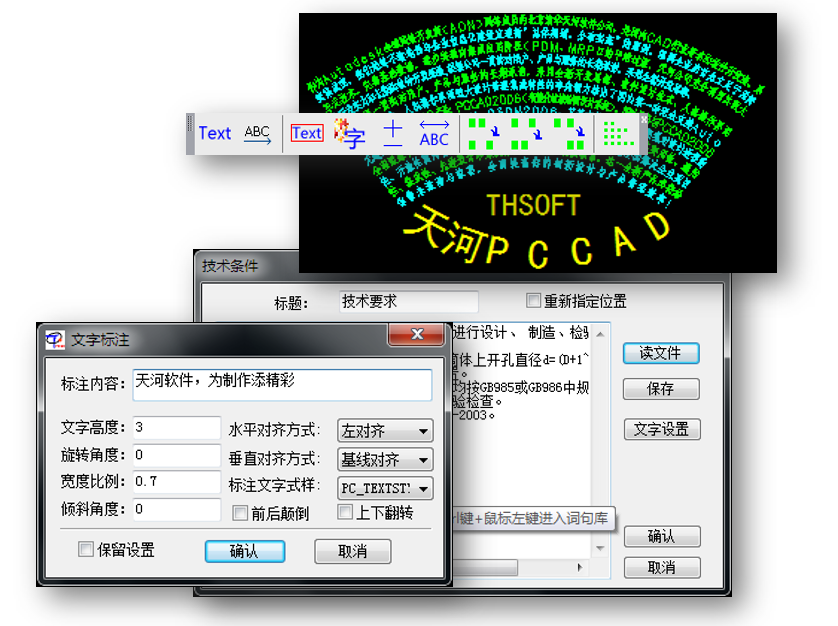

文字处理

在文字处理方面，除了提供方便的文字标注、技术条件标注外，还提供了曲线文字、文字加框、文字炸开、数值增减、大小写转换、文字合并/分解、递增文字等等功能。
双击超级编辑

双击对象后根据对象的不同，智能的调出相应的窗口进行编辑，极大的简化了操作和命令记忆。可识别包括：图框、标题栏、序号、明细表、尺寸标注、符号标注、文字标注、出库零件等等几乎图面中所有实体和图形。

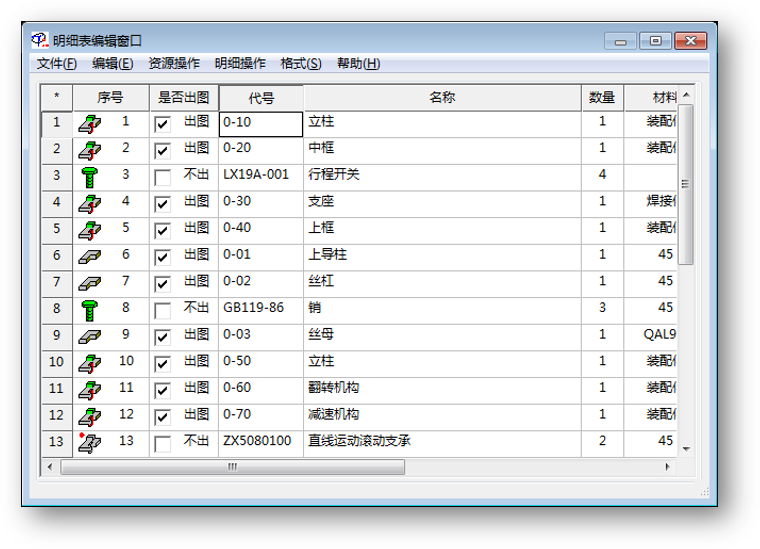

序号、明细表

与序号双向关联数据可自由导入导出可提取标准件信息提供多种数据规范化手段可控制字段的可编辑性

丰富的资源

标准件库

包括紧固件、轴承、联轴器、型材、管接头、模具、气缸、液压缸、减速机、电机、法兰、化工机械等 54 个图库，3000 多个零件类。多视图，参数化驱动，直接插入图中，提高绘图效率。
符号库

提供了大量的符号库，包括液压气动符号、电气符号、机构运动符号等，只要拖动拖拽图形，就可以快速插入到当前图中。

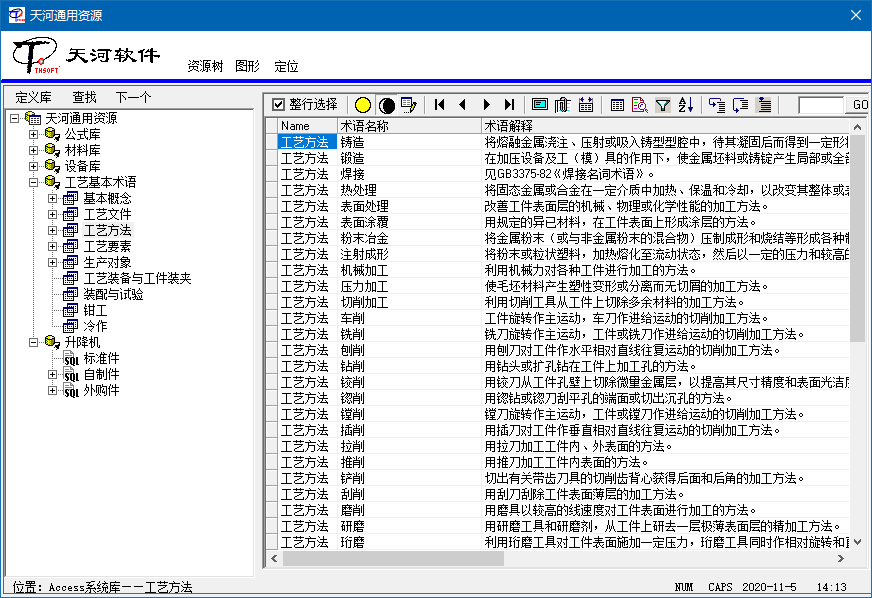

调用资源库

提供常用的公式、材料、设备、工艺等常用资源。如果企业自身有一些编码库、材料库等，可以用天河通用资源管理起来，并在CAD中直接调用。

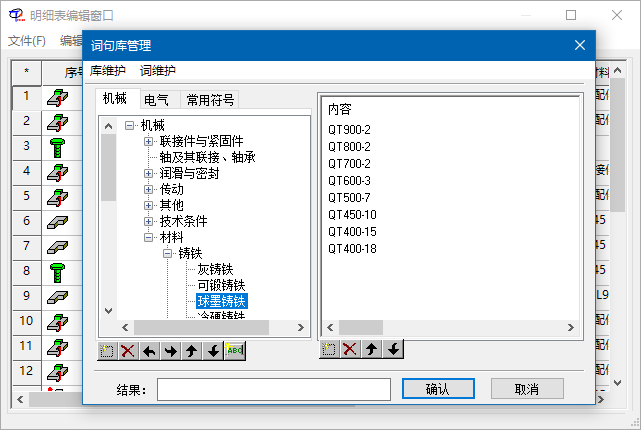

词句库

可以在明细表等编辑窗口中调用词句库，也可以在任何时候增加新的词句分类和新词句。
技术要求库

提供了常用的技术要求：表面处理、装配配合、通用技术要求、轴承安装要求、锅炉及压力容器行业的技术条件等，用户也可以添加自己的技术要求库。
卡片库

提供了常用的汇总表格、加工工艺表格、工艺卡片等，可以利用超级表格功能很方便地添加和管理卡片。

数据处理

复杂报表

您只需选择图纸及报表形式，就可以快速完成外购件汇总表、标准件汇总表、借用件汇总表等多种报表。

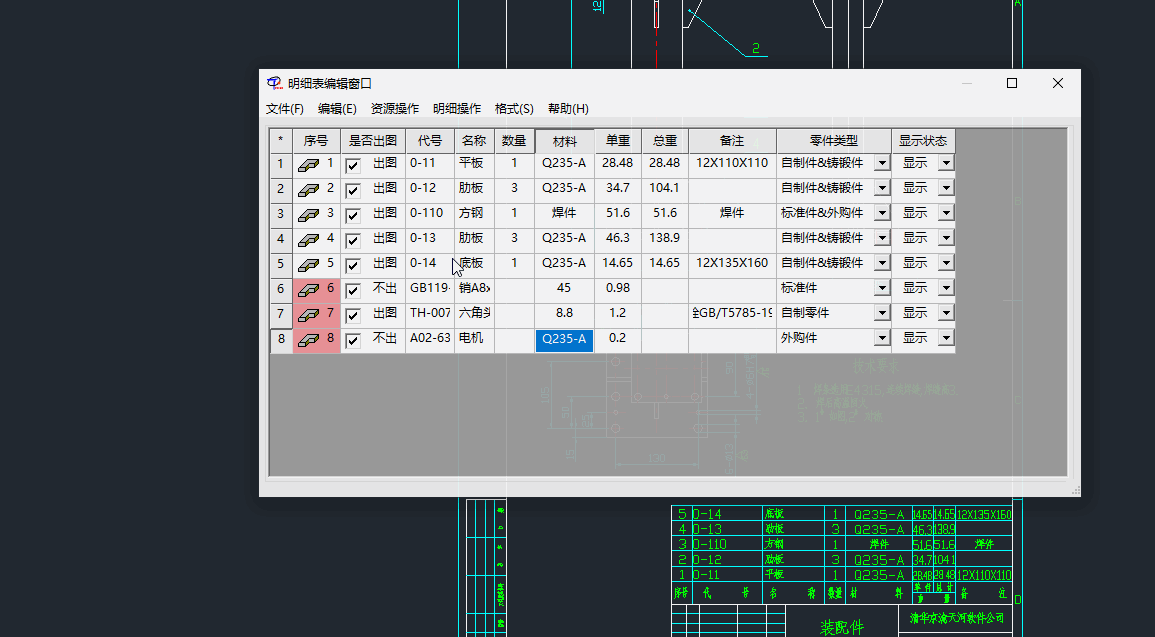

数据导入导出

对于数据的转换处理呢，您可以直接使用文本导入导出，也可以使用天河通用导入导出。目前天河通用导入导出支持ACCESS、TXT、EXCEL、ORACLE、SQL SERVER、DBASE、FOXPRO等多种格式。有了导入导出功能，CAD就不再是信息孤岛，可以与企业其他系统进行数据的互联互通。
数据转EXCEL

图纸标题栏和明细表的数据可以一起导出到excel模板中。
提取表格数据

非PCCAD绘制的表格，其数据也能为我所用，避免数据重复录入。
读入DWG文件

快速利用外部文件数据

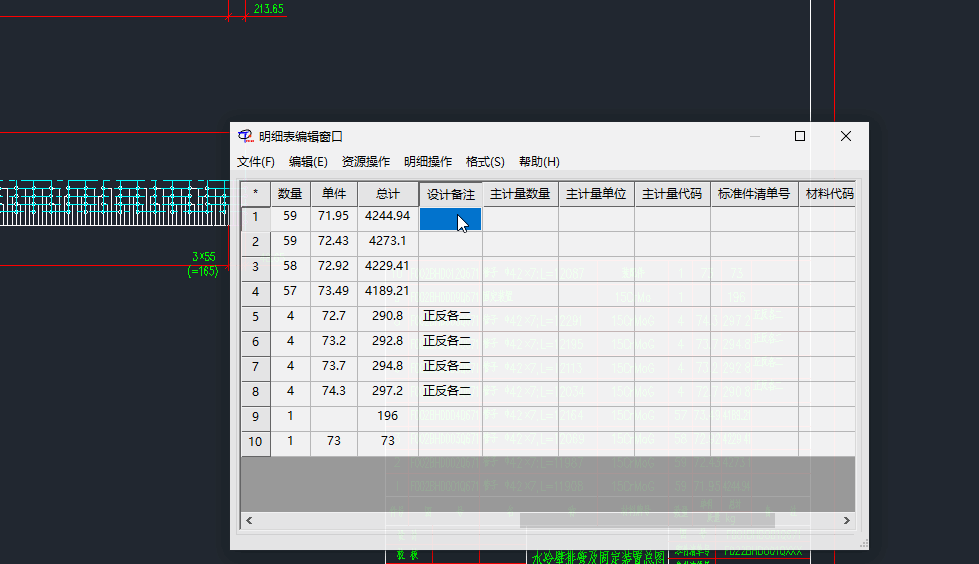

调用公式计算器

如果有一些数据需要通过公式计算而来，我们则可以调用公式计算器来回填结果。提供了公式库，同时支持自定义公式。
批量数据提取

根据提取配置，提取整套图纸的标题栏、明细表数据。并可以对装配图明细表与零件图标题栏的数据进行关联检查。提取到的数据可以进行导出等处理，为后续数据加工处理提供完整的基础数据。

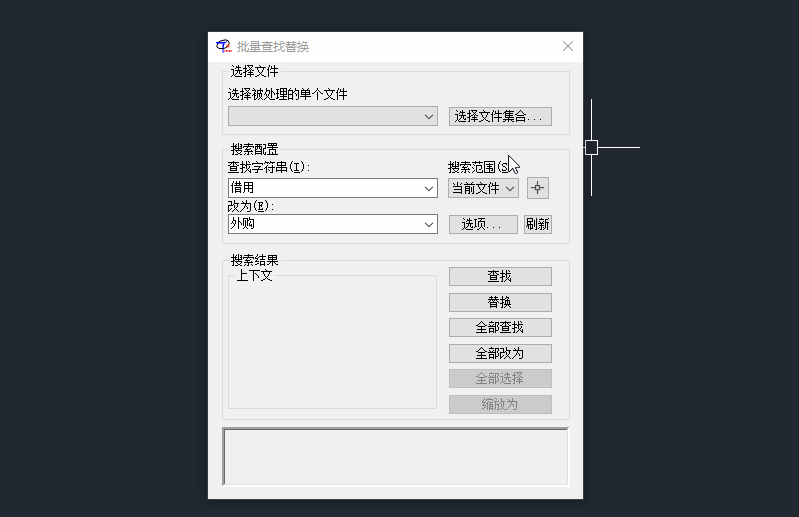

批量文本查找

可以在不打开文件的情况下快速查找和替换整套图纸中的文本。查找对象包括单行文本、属性文本、多行文本、标注文本，以及标题栏、明细表中的数据。

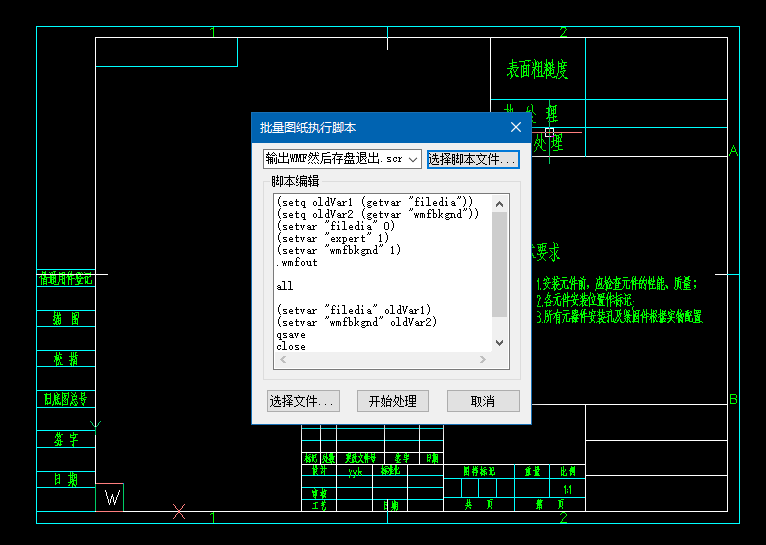

批量图纸操作

可以对批量图纸执行相同的多步骤的自动操作。执行过程中无须人工干预，脚本支持自己编写。

P3DM项目管理

在P3DM中，您可以很清晰的看到装配树，可以浏览图纸、打开图纸和创建图纸等。

当标题栏、明细表的关联信息不一致的情况下，还会进行提示，您可以选择性更新，从而保证数据的一致性。

完成项目，还可以进行汇总、分类、统计和报表等。

批量处理工具

批量打印出图
自动排图
智能更换标题栏
图纸批量重命名

有了这些工具，使得一些日常很琐碎，但又很花费时间的工作，变得很省时省力。

PDM/ERP数据集成

天河CAD还提供了开放的二次开发接口，支持基于COM组件的自动化控件功能，通过自动化接口，可以对PCCAD图纸中标题栏、明细表数据读取和写入，支持C++、C#、VB.net开发语言访问。可与企业PDM/ERP等信息化系统无缝对接，实现更加顺畅的互联互通。

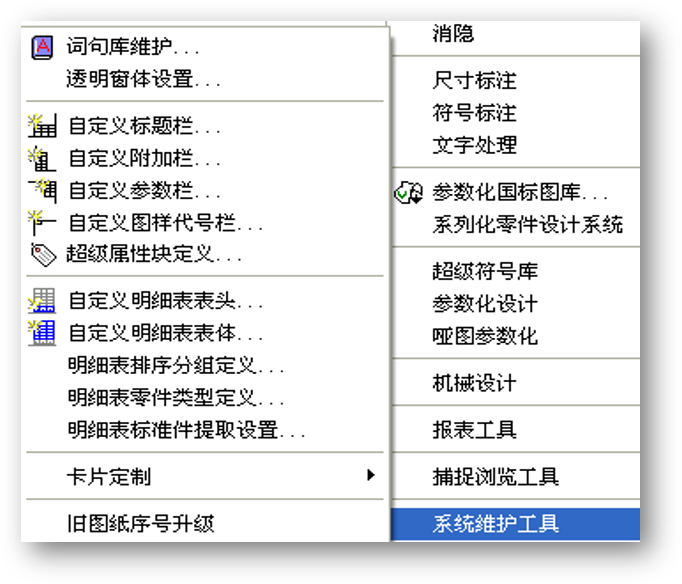

绘图环境定制

在符合国家标准的同时，各个企业在标题栏、明细表、词句库、符号库、通用资源库、超级卡片等方面都会有一些个性化的需求，也就是我们所讲的企标。

THCAD全面支持用户化定制，推进了企业CAD绘图环境的标准化、规范化。

成熟的三维机械设计

零件和装配设计

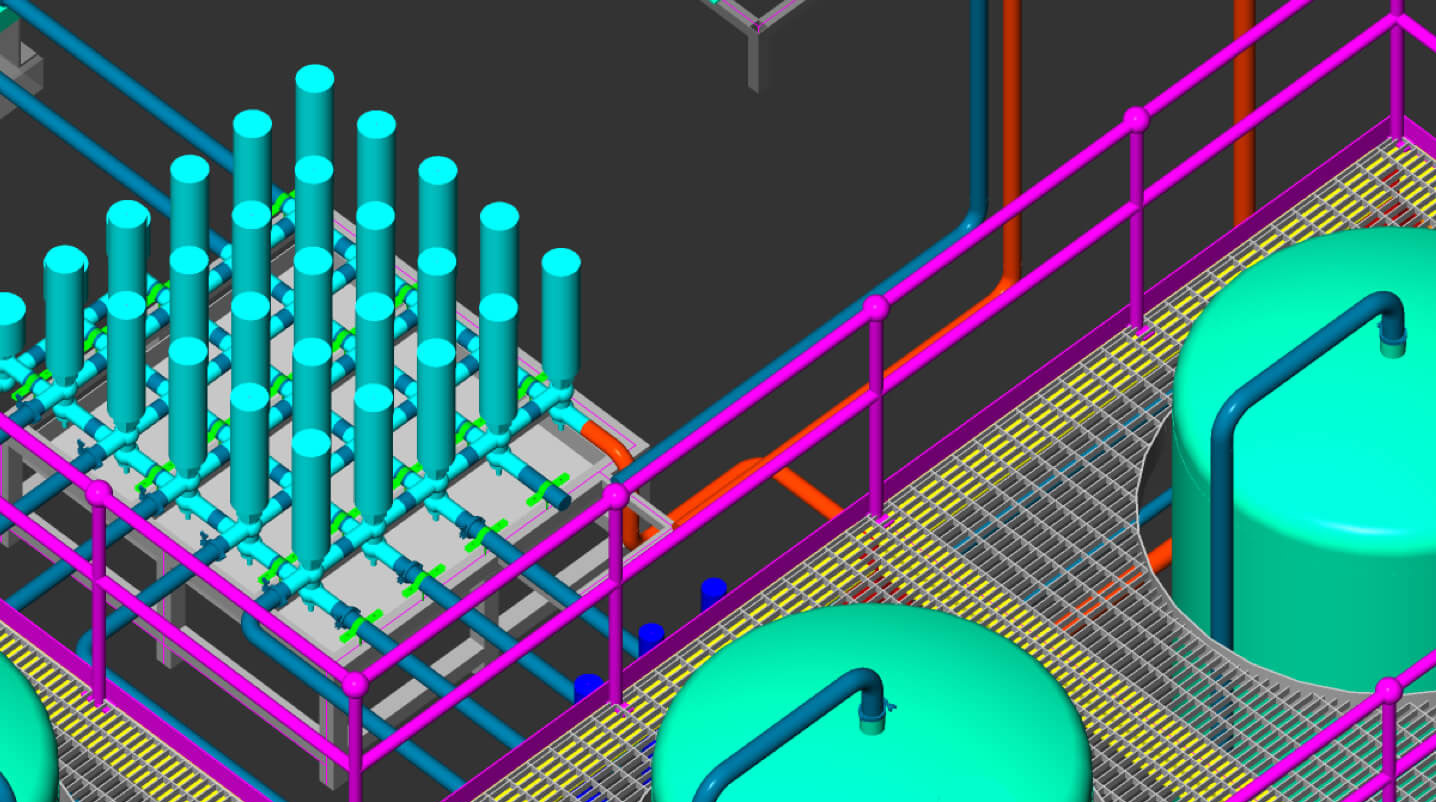

强大的3D直接建模

直观的直接建模功能，用于编辑实体和曲面几何。直接建模操作是交互式的，并且在您移动鼠标时动态显示对模型的更改。您可以在所有实体上使用直接建模操作，无论是创建它们还是从其他建模应用程序导入它们。

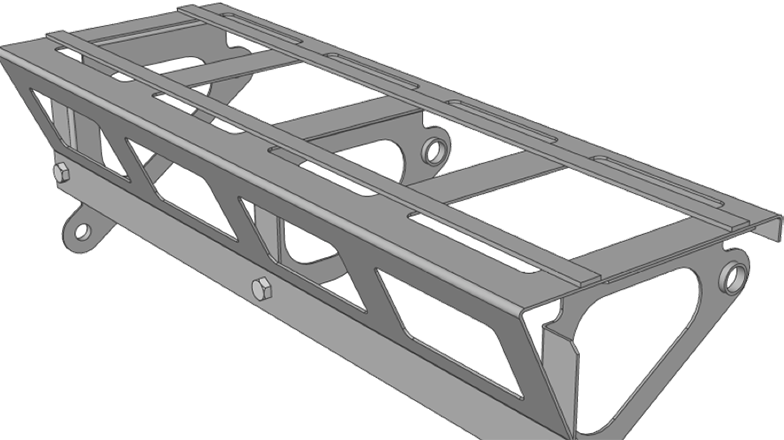

设计零件和组件

从2D草图开始，进行拉伸，旋转或扫掠创建3D实体。或使用内置的3D基本体来指定零件的初始形状。然后使用拉伸，圆角，倒角或布尔运算添加更多详细信息。您也可以使用直接建模的全部功能来导入3D实体并将其编辑为本地组件。

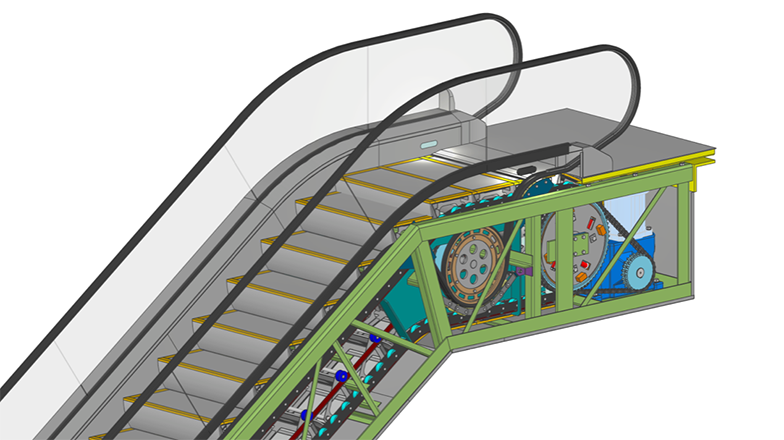

自下而上和自上而下的装配设计

机械用户可以使用自下而上或自上而下的设计方法来创建零件和子装配体的复杂层次结构。您可以使用Communicator从不同的CAD系统导入装配，包括在那些装配中定义的参数化几何。

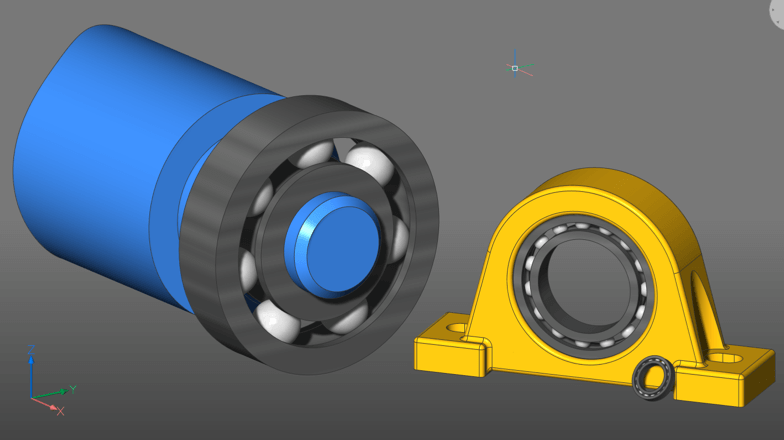

3D参数化和约束

参数化 AI工作流程可在几秒钟内将零件变成智能的，参数驱动的组件。在THCAD属性面板中构建约束系统，按公式驱动零件，构建表驱动的零部件并更改零部件参数。

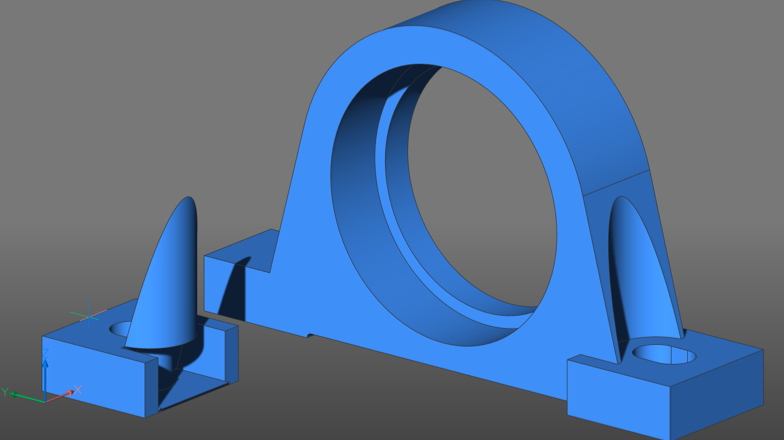

复制特征

一次对特征建模，然后使用功能强大的工具多次使用它们，这些工具可以复制3D实体中的现有特征，例如孔，筋，挖槽。

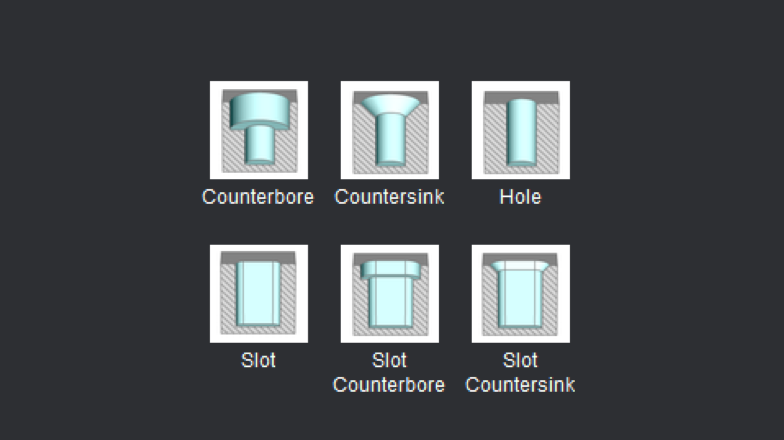

孔特征库

标准孔特征库–您可以通过拖放操作轻松地将孔插入零件中。

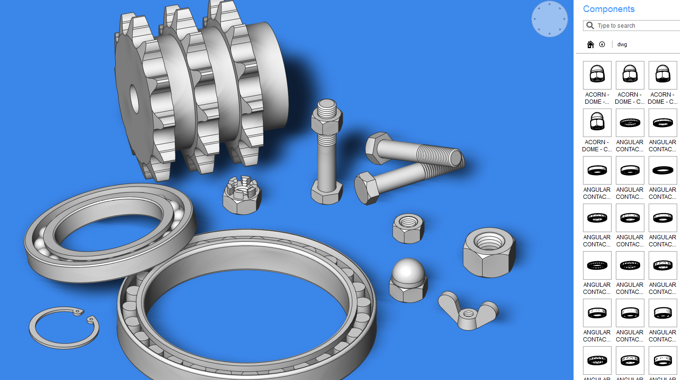

参数标准零件

包含30,000种标准机械零件的库，这些零件有800多种不同类型，所有零件均具有可自定义的参数。

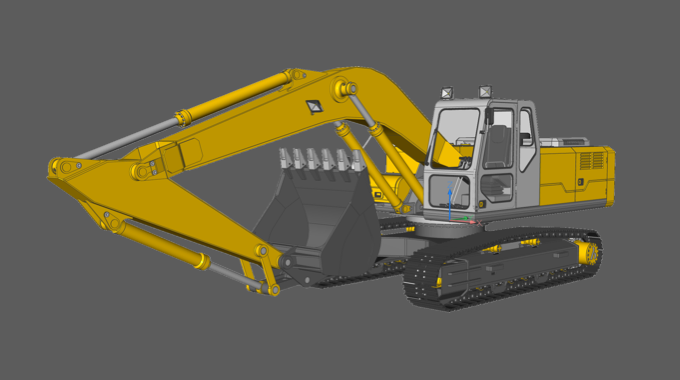

装配连接，运动分析和动画

使用3D约束在装配中装配连接。剩余的自由度可用于分析该机构的运动学。您可以创建由这些参数关系控制的复杂3D动画。

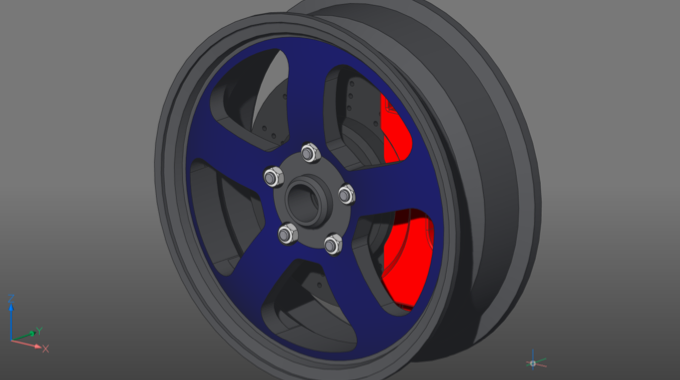

材料和质量属性

将材料分配给装配的零件，将计算重量，重心，主惯性轴等。

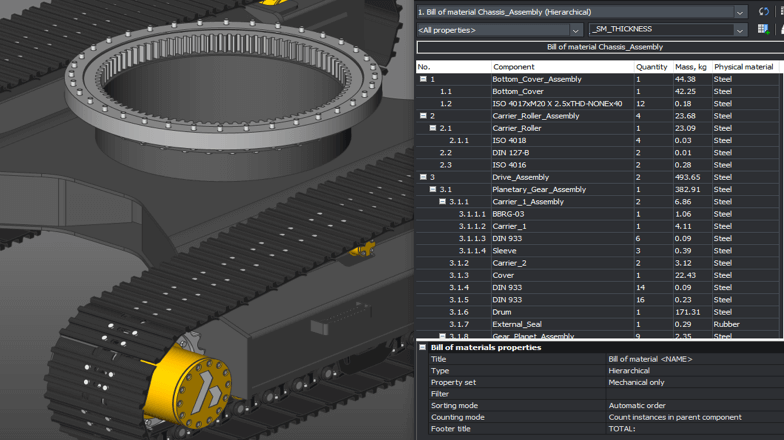

物料清单

交互并自动从装配中创建顶层BOM表，零件清单或层次表。根据需要自定义BOM，并使用自动创建的零件序号将其链接到装配体。

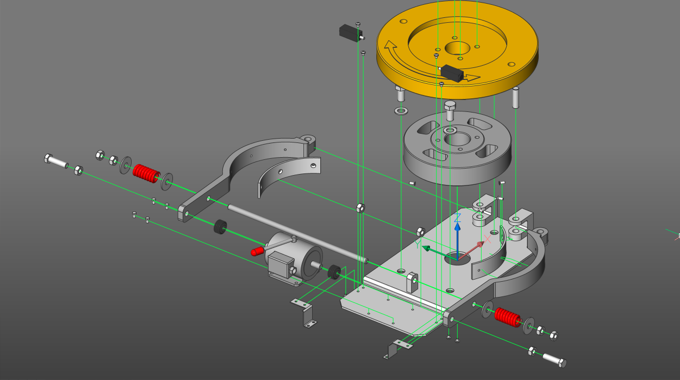

带尾线的动画分解视图

一键创建多轴分解视图，自动拆卸复杂的装配并添加尾线。您可以为技术手册和文档轻松地对装配进行注释和动画处理。
其它CAD格式文件导入

Communicator附加组件可从所有主要CAD应用程序无缝导入3D几何和PMI数据。

钣金设计

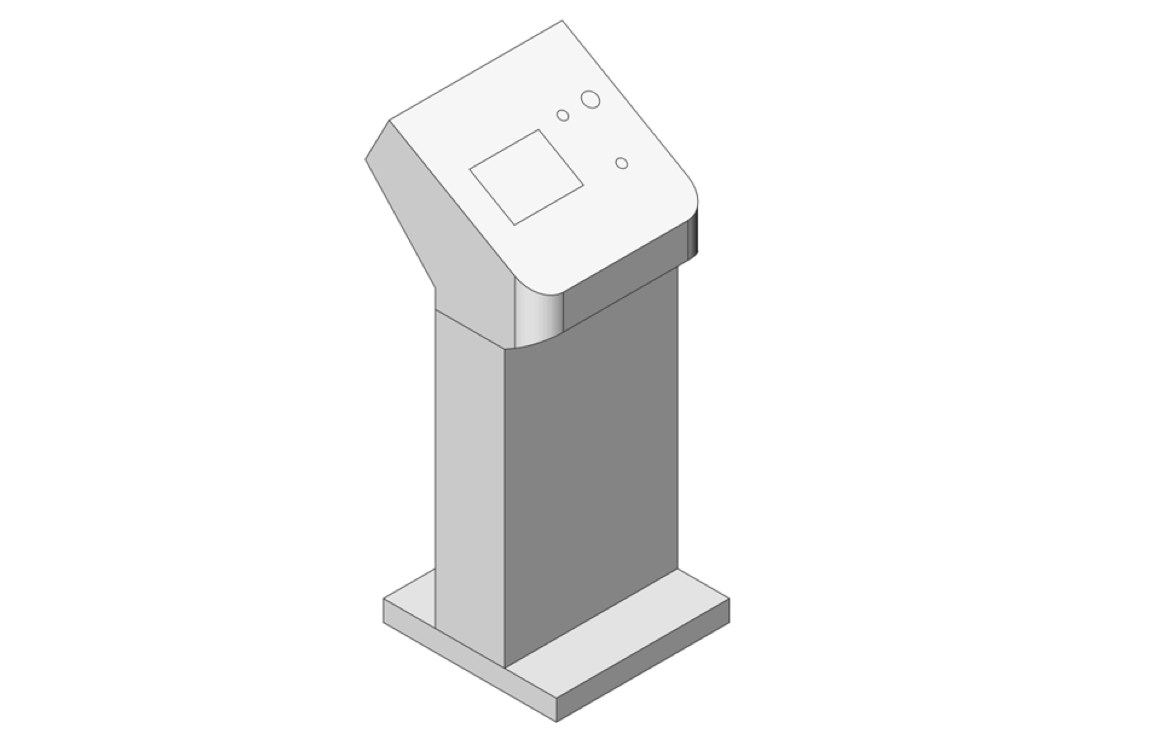

导入或从头开始创建

创建，导入，返工和展开使用放样实体创建的钣金零件。这种强大的方法使您可以花更多的时间设计可制造性，而花更少的时间重建失败的模型。

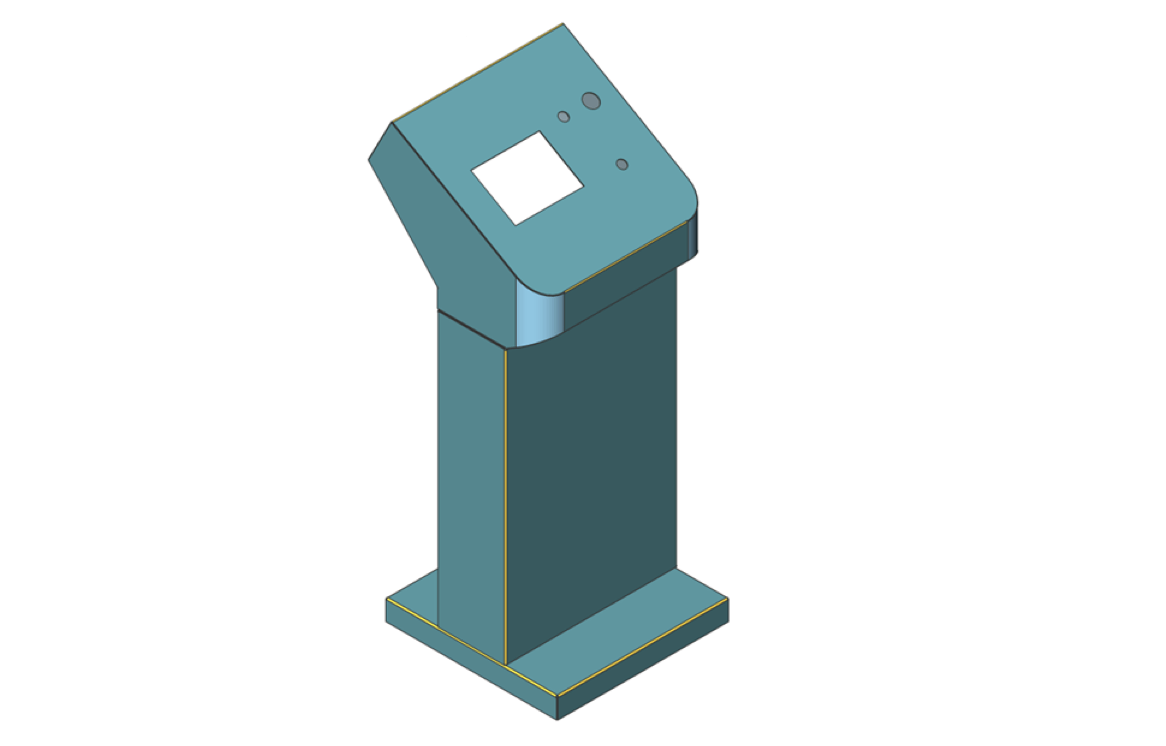

随时返工

可以使用直接建模的全部功能和自由度来编辑钣金零件，同时自动保持每个特征（法兰，折弯，止裂槽，连接）的一致性。

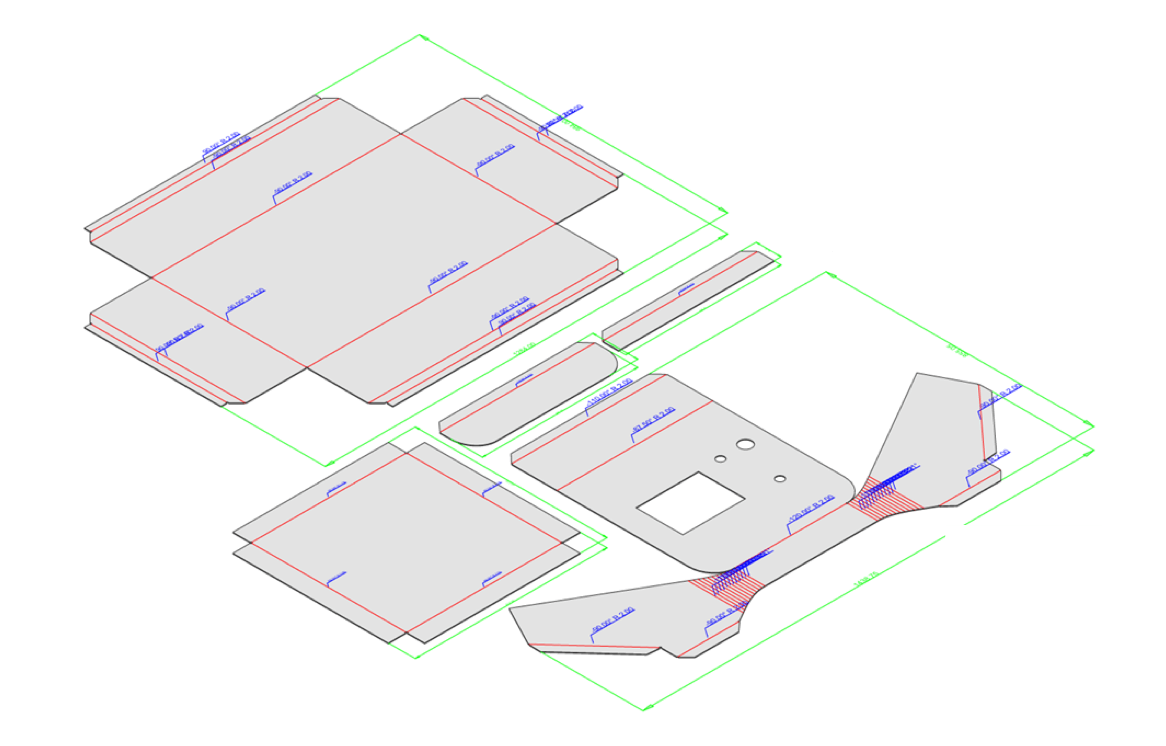

自动摊展

创建与3D钣金零件双向关联的展开的2D表示。您还可以使用展开引擎将零件发送到行业标准的CAM系统。

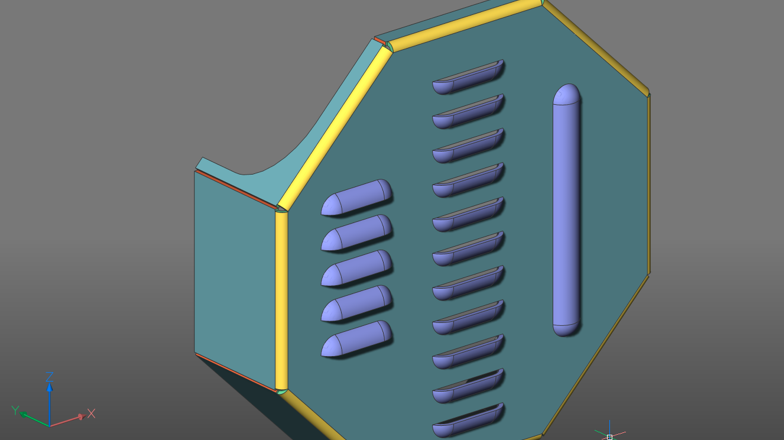

基于特征的直接建模

直接建模的灵活性保持了设计意图，表现为钣金特征-法兰，折弯，止裂槽等。

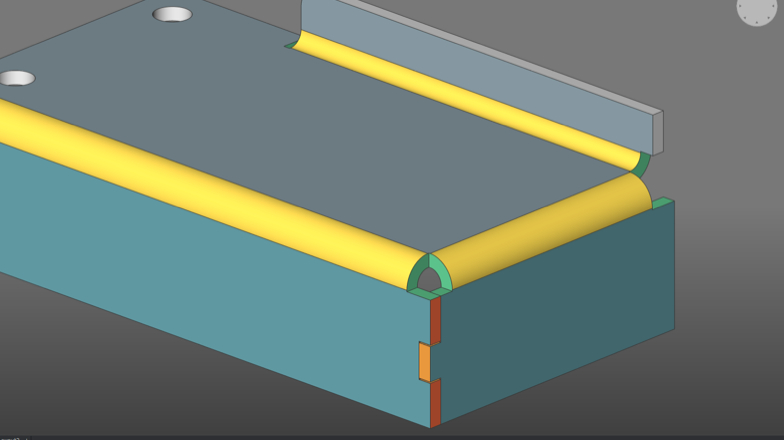

法兰，折弯，连接点和凸耳

通过多种方式创建法兰：使用基础法兰，边法兰或通过轮廓工具。您始终可以更改相邻法兰的连接方式（通过折弯，连接或凸舌和槽连接），以提高可制造性。

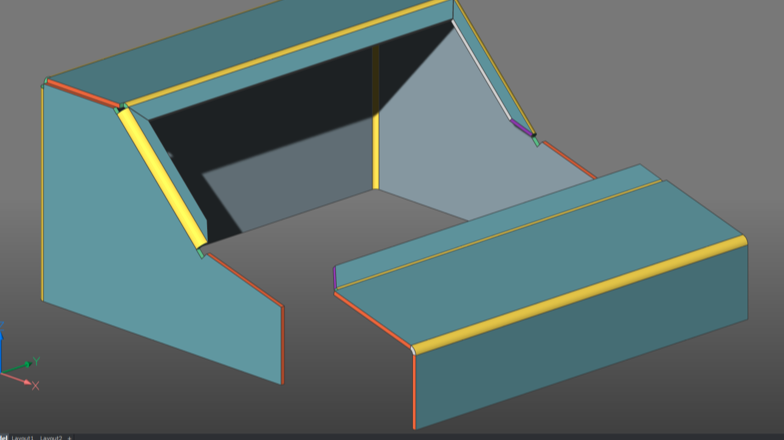

止裂槽和分割

通过利用止裂槽库来避免在折弯过程中出现材料冲突。一次单击即可分割零件，并将分割自动传播到模型的其他角。

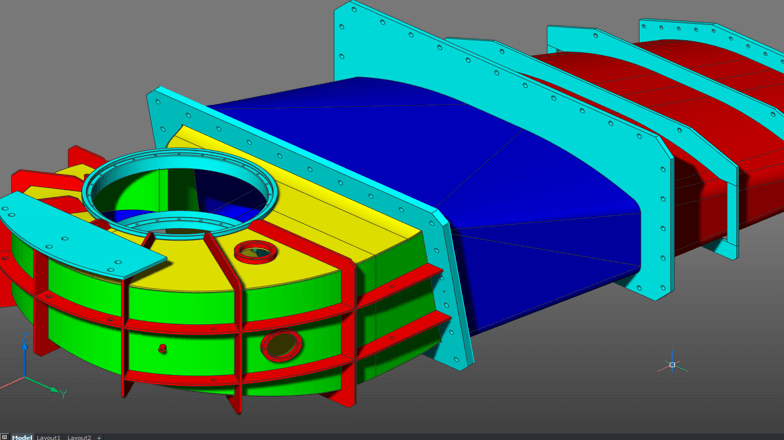

放样的折弯

您可以在两个任意3D曲线之间创建放样的钣金零件。可以识别导入几何中的放样折弯，并自动将其分解为多个法兰。

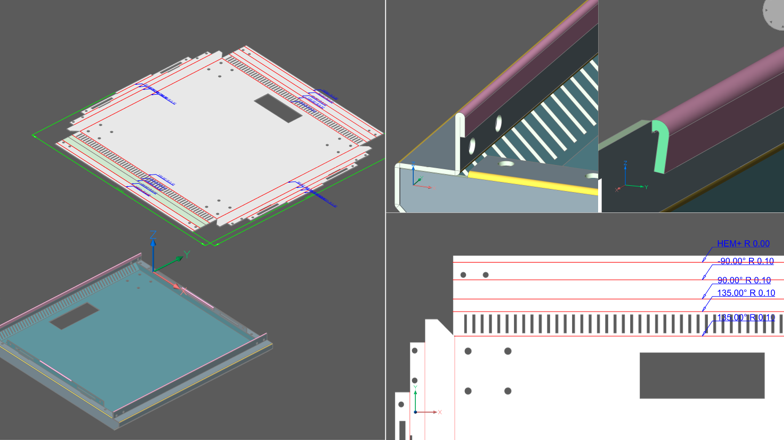

卷边

新的卷边特征使您可以对卷边金属加工过程进行建模。支持开放式卷边，水滴和带有用户可调参数的圆角。

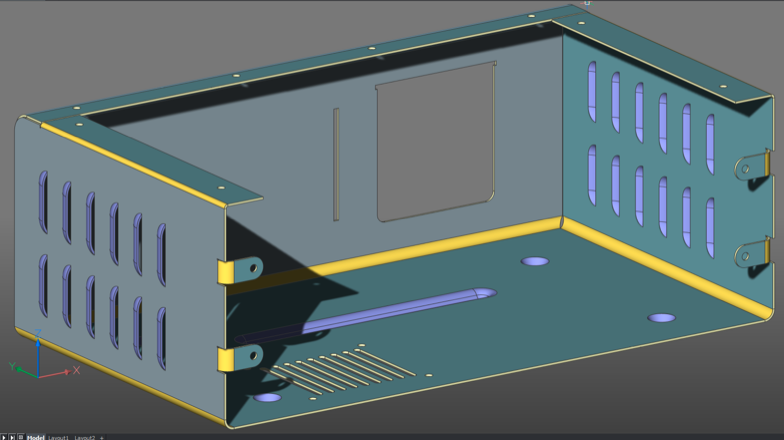

成形特征

提供了一个参数化形状特征库，例如百叶窗，桥梁，压花等。您还可以创建由任何曲线定义的复杂筋。

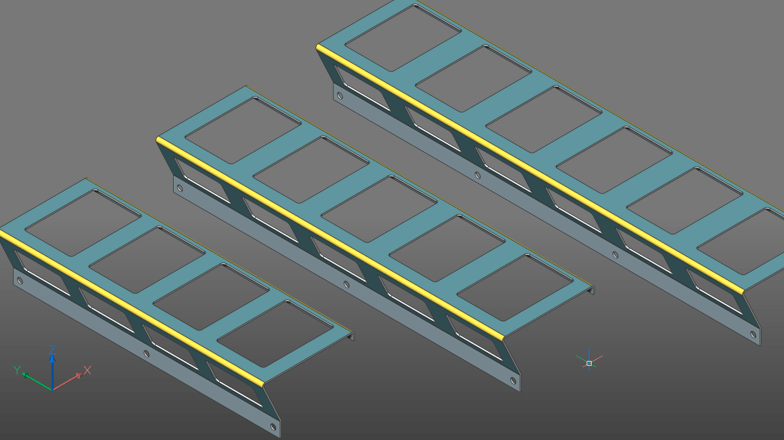

参数化钣金件

利用3D约束，阵列和自动参数化的全部强大功能，从钣金模型创建不同的设计变体。

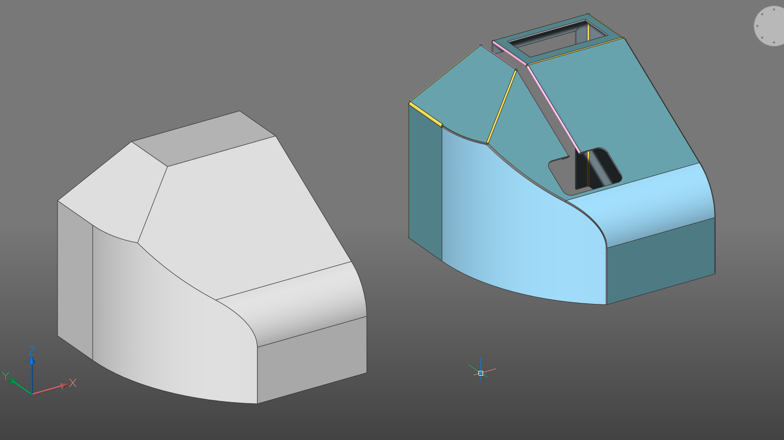

转换至钣金

准备在不同CAD系统中设计的钣金零件以进行制造：您可以检查模型的有效性，进行修复，添加缺失的特征并直接展开它。

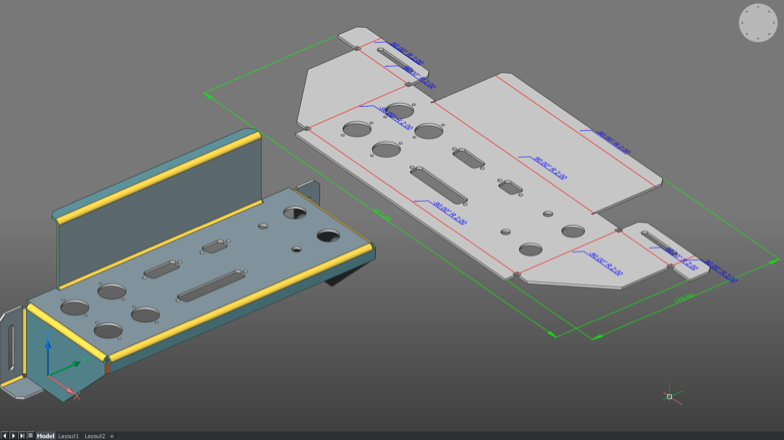

展开

创建2D和3D展开表示以驱动CAM系统。可以同时编辑3D展开的表示以修复检测到的冲突，同时使3D折叠的零件保持同步。

图形视图

将机械设计转化为生产图纸的最佳、最熟悉的工作流程。

自动创建3D零件和装配体的工程图视图。带有标注，注释等的详细视图如果您的3D模型发生更改，则生成的工程图视图将自动更新。

基准视图
投影视图
剖面视图
大样视图
BOM表
序号

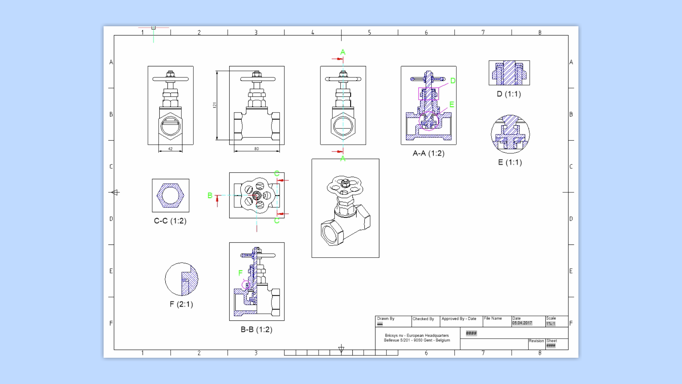

剖面视图

您可以创建3D零件和装配体的剖面图。可以通过在基础视图上绘制的线来定义截面平面，也可以创建更复杂的截面：半截面，偏置截面和对齐的截面视图。

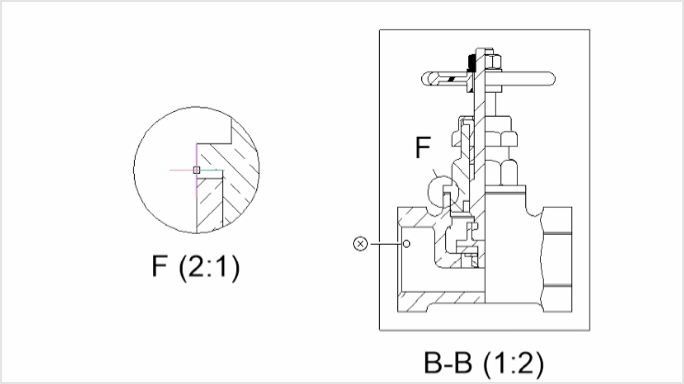

大样视图

允许您从工程图布局中的任何现有视图自动创建局部视图。

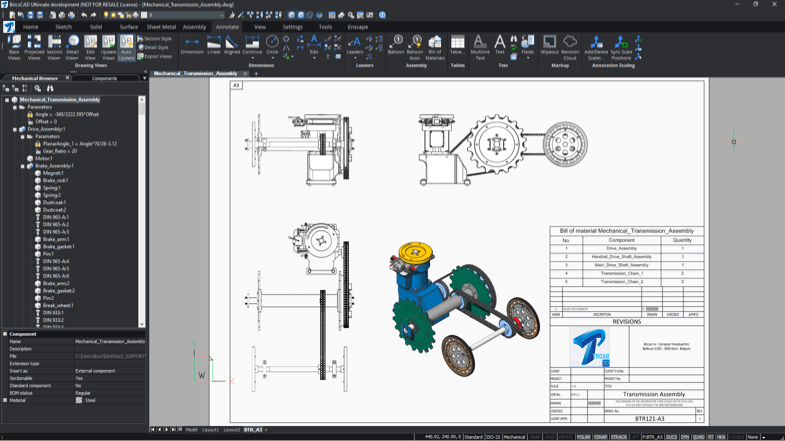

快速生成草图质量的工程图

使用快速，草图质量的视图来加快图纸布局。然后，使用多核CPU在记录时间内创建精确的视图。在后台图形生成时会响应您的输入。

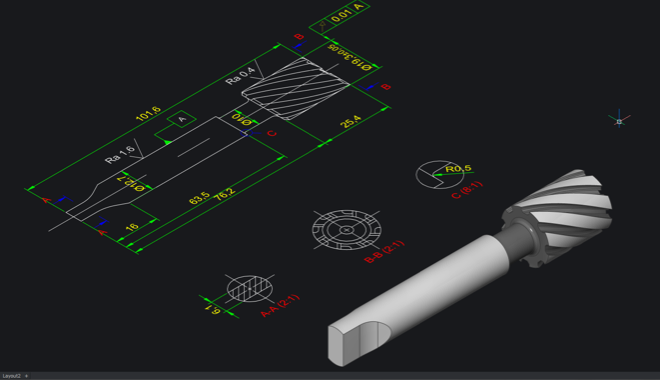

自动图形生成

体验用于创建图纸布局的熟悉的工作流程。更改单个零件或整个装配，所有2D图形视图都会自动更新。

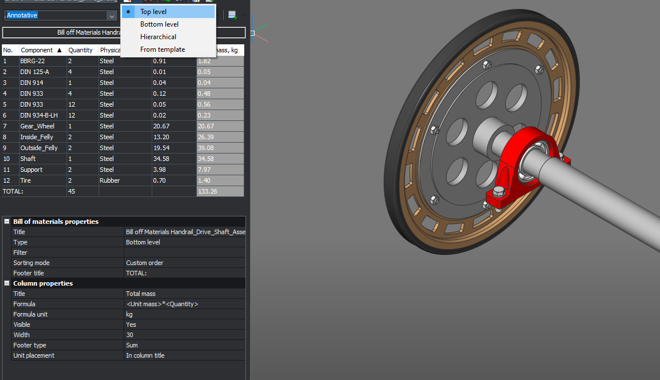

物料清单表

BOM面板可让您管理图形中的多个BOM表。您可以分别设置每一列的格式，设置等式，对表格进行排序等等。

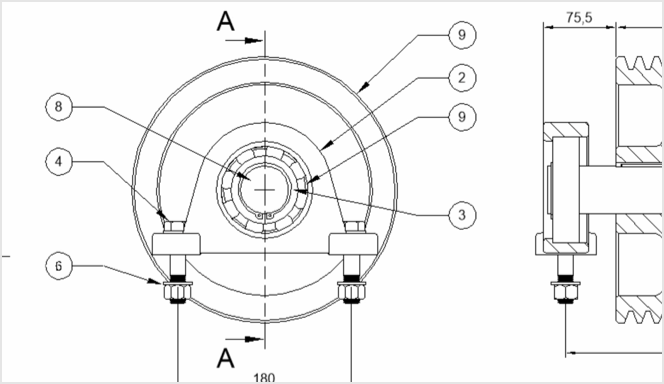

序号

为装配体中的每个零件创建关联零件序号，并在所有自动生成的2D视图中管理这些标签的显示。

主流CAD的功能对比

THCAD不只是AutoCAD的替代品

产品功能	THCAD	AutoCAD
许可证
多平台许可	√	×
永久许可	√	×
永久+维护	√	×
订阅	√	√
网络多用户	√	×
大规模（永久）	√	×
教育版	√	√
图形
DWG格式（2021）	√	√
密码保护	√	×
电子传输	√	√
图纸集管理器	√	√
地理位置	√	√
图形比较	√	√
云协作	√	√
界面
深色和浅色主题	√	√
行业标准命令，别名和变量	√	√
命令行	√	√
开始选项卡	√	√
文件（图形）选项卡	√	√
模型和布局选项卡	√	√
菜单栏	√	√
工具栏	√	√
功能区	√	√
工具选项板	√	√
上下文右键菜单	√	√
上下文Quad菜单	√	×
状态栏	√	√
工作区	√	√
可搜索设置（变量）对话框	√	×
可锁定的界面	√	√
清理屏幕模式	√	√
图形资源管理器	√	×
可自定义的用户界面（CUI）	√	√
结构浏览器	√	×
选择、捕捉和跟踪
选择过滤（QSELECT）	√	√
加入所选对象	√	√
选取类似对象	√	√
选择循环	√	√
实体捕捉（Osnaps）	√	√
极轴追踪	√	√
Z相交 3D捕捉	√	×
最近距离	√	×
自适应网格捕捉	√	×
实时边界检测	√	×
2D动态 UCS (DUCS)	√	×
3D动态 UCS (DUCS)	√	√
图形工具
直线，多段线，3D多段线，样条线，射线，构造线	√	√
多线和多线样式	√	√
圆，弧，椭圆，椭圆弧	√	√
多边形，矩形，面域，圆环，点	√	√
螺旋线(H)	√	√
2D参数，约束	√	√
注释工具
文字，多行文字，文字样式，文字编辑器	√	√
标注，标注样式	√	√
多重引线，多重引线样式	√	√
单行和多行文字，文字样式，文字编辑器	√	√
填充图案，渐变，填充图案/渐变编辑器	√	√
区域覆盖	√	√
修订云	√	√
属性，属性编辑器	√	√
表格，表格样式	√	√
功能变量	√	√
数据提取	√	√
数据链接	√	√
批注比例	√	√
拼写检测	√	√
编辑工具
移动，复制，旋转，缩放，拉伸，镜像，对齐	√	√
修剪，延伸，延长，打断，连接	√	√
圆角，倒角	√	√
复制指导	√	×
夹点编辑	√	√
属性面板	√	√
操纵器（3D Gizmo）	√	√
绘制顺序(D)	√	√
参考工具
块，块编辑器	√	√
动态块	√	√
块面相机	√	×
图块化	√	×
关联阵列	√	√
Dwg（外部参照）附加，剪辑，绑定，编辑	√	√
PDF附加，剪辑	√	√
图像附加，剪辑，调整，透明	√	√
点云预处理，附加，裁剪，颜色图	√	×
可视化工具
图层，图层状态	√	√
透明度(T)	√	√
视觉样式	√	√
LookFrom（ViewCube™）	√	√
透视相符	√	×
光源	√	√
太阳属性…	√	√
材质(M)	√	√
渲染(R)	√	√
动画编辑器	√	×
漫步式导航检视	√	√
ANIPATH 指令	√	√
建模工具
ACIS建模	√	√
实体和曲面建模	√	√
实体图元	√	√
网格图元	√	√
聚合实体	√	√
并集，差集，交集，干涉	√	√
拉伸，旋转，放样，扫掠，加厚	√	√
扭转(T)	√	×
圆角，倒角	√	√
分割(S)	√	√
多层	√	×
T连接，L连接，最近连接	√	×
撷取边	√	√
3D 直接建模	√	√
变形（自由形式）建模	√	√
审核，简化，拼接	√	√
3D参数，约束	√	×
3D自动参数化	√	×
3D参数设计表	√	×
剖面	√	√
图形视图	√	√
土木工具
TIN曲面建模	√	×
TIN体曲面	√	×
等级	√	×
对齐方式	√	×
土木3D对象启动器	√	√
建筑桌面对象启动器	√	√
CADWorx对象启动器	√	√
导入，导出，输出
打印/绘图	√	√
发布/批量出图	√
CTB 和 STB 表格文件	√	√
PC3 打印机配置文件	√	√
命名页面设置	√	√
PDF导入，导出	√	√
DAE导入，导出	√	×
IFC 导入，导出		×
3DM导入，导出	√	×
LandXML导入，导出	√	×
RFA导入		×
SKP导入	√	×
DGN 导入	√	√
DWF导出	√	√
SVG 导出	√	×
FBX导出	√	×
STL导出	√	√
CAD Communicator提供的其他格式	√	×
编程
ActiveX	√	√
实体数据编辑器	√	×
脚本记录器	√	√
完整的LISP支持（vl，vlr，vla和vlax）	√	√
解决方案开发系统（SDS/ADS）	√	√
DCL 引擎	√	√
COM API	√	√
COM API	√	√
Visual Basic 应用程序（VBA）	√	×
支持 VBA DVB 项目	√	×
.NET	√	√
BRX(ARX)	√	√
TX（Teigha 扩展）	√	×
支持 CUI 菜单文件，采用 DIESEL 表达式	√	√
三维机械功能
机械浏览器	√	×
零件库	√	×
模型装配	√	×
爆炸图	√	×
运动分析	√	×
物料清单	√	×
钣金设计	√	×
SMEXTRUDE命令	√	×
SMRIBCREATE命令	√	×
3D模型转钣金展开	√	×
Corner Relief for Adjacent Edge Flanges	√	×
放样的折弯	√	×
着色	√	×
诊断无效钣金特征	√	×
批处理	√	×
二维机械功能
国家机械标准图层	√	×
图层快速切换工具	√	×
GB标准图框	√	×
序号、明细表关联处理	√	×
中心线等常用绘图工具	√	×
工艺槽等构造工具	√	×
局部放大视图	√	×
剖面线绘制	√	×
图形与文字消隐	√	×
智能标注	√	×
公差可视化查询	√	×
尺寸偏差的自动更新	√	×
粗糙度、形位公差等符号标注	√	×
技术条件标注	√	×
超级编辑	√	×
GB系列化零件库	√	×
GB符号库	√	×
轴类及链轮设计	√	×
超级工艺卡片	√	×
BOM汇总处理	√	×
智能序号明细表	√	×
工程公式计算器	√	×
通用资源	√	×
企业编码	√	×
P3DM项目管理	√	×
自动排图	√	×
批量打印	√	×
自定义标题栏、明细表等	√	×
自定义词句库	√	×
自定义外部图框	√	×
自定义明细表	√	×
自定义企业标准件库	√	×
数据集成处理	√	×
