3D参数化零件设计

【温馨提示】:以下压缩文件为所需DWG及XLS等文件,请解压后使用:

  • 步骤 1. 准备练习

本教程需要PCCAD Platinum许可证。

  1. 机械工作空间中创建一个新文件。
  2. 确保“设置”对话框中的UCS 正交选项已打开(UCSORTHO 系统变量为 1)。
3D参数化零件设计

3. 将设置对话框中的Facet resolution选项(FACETRES 系统变量)设置为3

4. 确保四光标菜单处于活动状态。

5. 选择功能区的实体面板。
3D参数化零件设计

步骤 2. 设计无槽的外圈和内圈

  1. 单击实体|上的圆柱3D参数化零件设计) 工具按钮 在功能区中创建面板。设置0,0,-15为中心点,115为半径,30为高度。
    3D参数化零件设计
  2. 选择圆柱体的上边缘。
  3. 从Quad的Draw部分选择Offset 3D参数化零件设计) 。
  4. 输入距离10并按Enter 键
  5. 将鼠标悬停在圆圈上。
  6. 从Quad的模型部分选择实体拉伸(3D参数化零件设计) 。向负方向移动鼠标。挤出直到出现通孔。
    3D参数化零件设计
  7. 选择上部内部边缘。
  8. 从Quad的Draw部分选择Offset 3D参数化零件设计) 。
  9. 输入距离10并按Enter 键
  10. 选择圆圈。
  11. 从Quad的模型部分选择实体拉伸3D参数化零件设计) 。
  12. 向负方向移动鼠标。输入距离30并按Enter 键
    3D参数化零件设计
  13. 选择内部实体的上边缘。
  14. 从Quad的Draw部分选择Offset 3D参数化零件设计) 。
  15. 输入距离10,单击Enter
  16. 选择您刚刚创建的圈子。
  17. 从Quad的模型部分选择实体拉伸(3D参数化零件设计) 。
  18. 向负方向移动鼠标。挤出直到出现通孔(你现在应该有两个环)。
    3D参数化零件设计
  19. 选择外圈。
  20. 属性面板中单击颜色字段并将值更改为青色。
    3D参数化零件设计
  21. 重复步骤 19 和 20,将内环的颜色更改为绿色
    3D参数化零件设计

步骤 3. 使两个环参数化

  1. 在机械浏览器中调用Drawing*组件的上下文菜单(右键单击菜单)。单击添加新参数(3D参数化零件设计 ) 按钮
  2. 在机械浏览器中选择新参数 ( v* ) 。在机械浏览器的底部,单击Name字段并重命名参数:Bore
  3. 在机械浏览器的底部,单击表达式字段并将参数值更改为170
  4. 在机械浏览器的底部,单击单位字段并将参数值更改为mm
  5. 重复步骤 3.1-3.4 以创建其他参数:
    • 外径 = 230 毫米
    • 总宽度 = 30 毫米
    • 覆盖层 = (外径-孔径)/6
    3D参数化零件设计
  6. 选择内环的内侧圆柱体,然后从Quad的约束部分选择半径约束(3D参数化零件设计输入Bore/2作为参数值。
  7. 选择内环的外圆柱体,然后从Quad的约束部分选择半径约束(3D参数化零件设计) 。输入Bore/2+Cover作为参数值。
  8. 选择外环的内圆柱体,然后从Quad的约束部分选择半径约束(3D参数化零件设计) 。输入外径/2-Cover作为参数值。
  9. 选择外环的外圆柱体,然后从Quad的约束部分选择半径约束(3D参数化零件设计输入外径/2作为参数值。
  10. 选择内环和外环的顶部平面,然后单击实体| 中的重合约束 (3D参数化零件设计) 按钮工具。功能面板 的3D 约束面板。
  11. 选择内环和外环的底部平面,然后单击实体| 中的重合约束 (3D参数化零件设计) 按钮工具。功能面板 的3D 约束面板。
  12. 选择外环的水平面。
  13. 从Quad的约束部分选择距离约束(3D参数化零件设计输入TotalWidth作为参数值。
  14. Solid | 中选择距离约束(3D参数化零件设计) 按钮工具 功能面板3D 约束面板。
  15. 选择外环的顶部平面。
  16. 点击世界| 提示菜单中的XY 平面按钮。
  17. 输入TotalWidth/2作为参数值。
    3D参数化零件设计
  18. 更改BoreOutsideDiameterOverallWidth参数以确保它们正常工作。

步骤 4. 向环添加参数化树林

  1. 通过单击右三角形切换到LookFrom小部件中的视图。
  2. 从Quad的Draw部分选择Circle (3D参数化零件设计) 。设置100,0,0作为中心点。将半径值设置为10并按Enter 键
  3. 在LookFrom小部件中切换到TopFrontRight视图以恢复 Z 轴的垂直方向。
    3D参数化零件设计
  4. 将鼠标悬停在圆圈上。从Quad中选择旋转(3D参数化零件设计输入的旋转角度360° 上Z轴。使用减去选项。
    3D参数化零件设计
  5. 选择外环和内环的环面,然后单击实体| 中的重合约束 (3D参数化零件设计) 按钮工具。功能面板 的3D 约束面板。
  6. Solid |启用Equal radius (3D参数化零件设计) 选项 功能区中的设计意图面板。
  7. 重复步骤 3.1-3.4 以创建新参数:BallDiameter = 20 mm
  8. 重复步骤 3.6,在外环和内环的圆环面上创建管半径约束。输入BallDiameter/2 的表达式。
  9. 将鼠标悬停在外环的圆环面上,然后从Quad的约束部分选择半径约束dc3d_radius.png
  10. 提示菜单中选择旋转半径选项
  11. 在机械浏览器中选择新的旋转半径约束 ( RotationRadius_* ) 。在机械浏览器的底部,单击Expression字段并将参数值更改为(Bore+OutsideDiameter)/4
  12. 重复步骤 4.9-4.12 以在内环的圆环面上创建旋转半径约束。输入(Bore+OutsideDiameter)/4 的表达式。
    3D参数化零件设计
  13. 更改BoreOutsideDiameter、OverallWidthBallDiameter参数以确保它们正常工作。

步骤 5. 添加球

  1. 单击实体| 中的球体(3D参数化零件设计) 按钮 创建功能区面板。将中心点设置为100,0,0,半径设置为10并按Enter
  2. 选择您刚刚创建的球体。
  3. 属性面板中单击颜色字段并将值更改为红色。
  4. 从Quad的约束部分选择半径约束(3D参数化零件设计) 。输入表达式10
  5. 选择球体。
  6. 单击Solid | 中的Polar Array (3D参数化零件设计) 按钮工具。功能区的编辑面板。输入0,0,0作为中心点。
  7. 在机械浏览器中选择阵列内的半径约束,然后输入BallDiameter/2表达式。
  8. 重复步骤 3.1-3.4 以创建新参数:NumberOfBalls = 6
  9. 在机械浏览器中选择阵列 ( Polar_* ) 在机械浏览器的底部,单击Radius字段并将参数值更改为(OutsideDiameter+Bore)/4 ,Items= NumberOfBallsAngle = 360/NumberOfBalls
3D参数化零件设计

11. 更改Bore、OutsideDiameter、BallDiameterNumberOfBalls参数以确保它们正常工作。

3D参数化零件设计

步骤 6. 添加设计表

  1. 使用电子表格程序将BallBearing.xlsx表作为本机表打开。将其导出到BallBearing.csv文件。
  2. 单击Solid | 中的DesignTable (3D参数化零件设计) 按钮 功能区的3D 约束面板并选择BallBearing.csv文件。
  3. 在机械浏览器中选择类型参数,然后从下拉列表中选择任意配置。
    3D参数化零件设计
  4. 在机械浏览器选择BoreOutsideDimeter参数,并将它们的Exposed属性设置为On
    3D参数化零件设计
  5. 另存为ball_bearing.dwg 文件。

步骤 7. 将轴承插入组件中

  1. 打开Bearing_support_110.dwg文件。
  2. 单击装配上的插入零部件(3D参数化零件设计) 按钮工具| 修改功能区的面板并选择ball_bearing.dwg文件。
  3. 重复步骤 3.10 以使用重合约束 (3D参数化零件设计)将轴的轴承设置为正确位置。
  4. 在机械浏览器中选择球轴承。使用参数BoreOutsideDiameter的下拉列表为其中一个设置适当的值,然后为另一个重复。备注轴承类型自动更改。

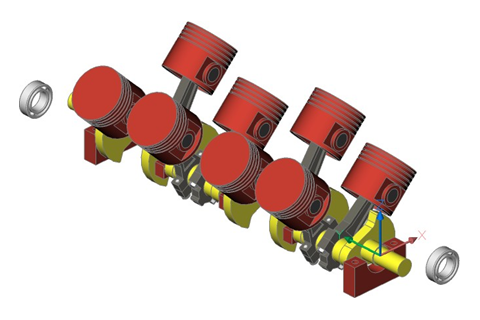

3D参数化零件设计
