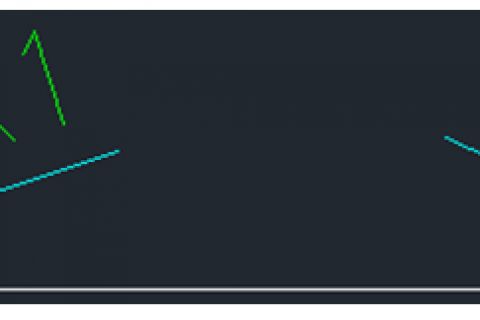

现象：有的时候出现进行圆弧标注的时候自动添加圆弧延长线，如下图左侧效果。尤其是小圆弧，不符合一般标注方法，如何处理。 解决方法1：标注的过程中修改标注参数，即取消“显示第一条引出线”。 解决方法2：在标注过程中根据命令行提示，键入Q，回车，再稍移动鼠标刷新即可。

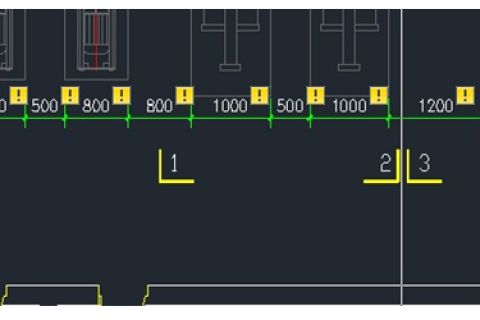

现象：如下图所示： 问题分析：这是AutoCAD2013的一个新功能——注释监视器。注释监视器的作用是监视图形中的标注是否与对象关联，没有关联的给出黄色的“！”。 解决方法：命令行输入ANNOMONITOR，回车，0，回车即可。或在状态栏中关闭注释监视器。

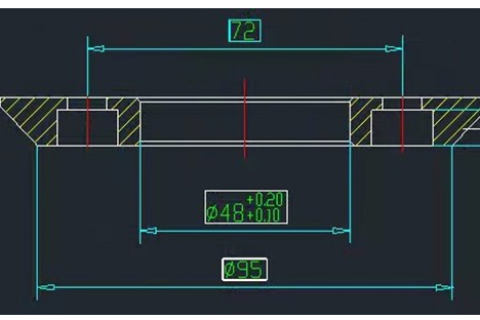

现象：如下图所示，尺寸值的周围有框格，但并未设置理论框；箭头也是空心的。 解答：这是由于设置了填充颜色，且未填充造成的。 解决方法： 1、 解决箭头空心问题：命令行键入fill，回车，on，回车，即可。 2、 解决背景问题：命令行键入dd，回车，调出标注样式管理器，选择需要修改的标注样式，点“修改”，切换到文字页，修改填充颜色为空。

用PCCAD2005，编辑标注，增加的值与测量值相同，如测量值为10，修改为10-10，则显示为10-<>。 这个问题在PCCAD2005及以前版本2000、2002、2004）等中存在，但在《PCCAD2006+THsPB2006(3合1)增强包》及2007中不会发生。 解决方案：修改精度，使测量值理论上与修改值不同，如以上中，修改精度为0.0。

使用系统变量Dimlfac，设置比例值后，对其后使用的尺寸标注起作用。 用PCCAD的标注，在选择标注对象后，按空格，在“标注内容”窗口中，点取“高级”按钮，选择“局部比例标注”，设置比例即可。 若使以后的标注也使用此比例，在该窗口点取“风格保留”即可。 注意：不用时，一定要关闭“局部比例标注”呀。

菜单：设置——标注样式，选择当前使用的样式，如TH_GBDIM，在出现的界面中选择填入，在“强制标注线”后的下拉框中选择“关闭”即可。 如果要将该设置做为默认，则应在《PCCAD.DWT》样板文件中做该设置的修改，然后确认保存样板文件即可。

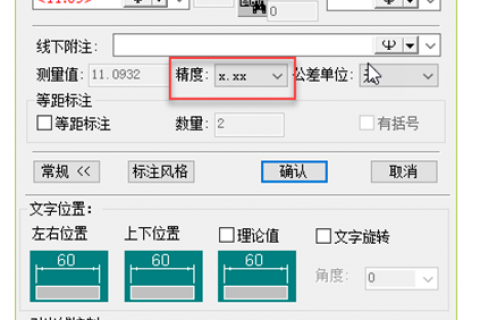

方法：在进行标注的过程中根据命令行提示按空格修改标注文字，在“标注内容”窗口中修改精度后，点“高级”按钮，再选择“风格保留”。以后的标注精度，就是根据你的设置进行。

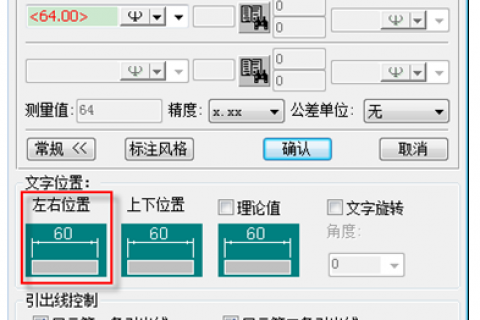

于已标注的尺寸，需要单独编辑（可双击直接编辑,在标注窗口中的高级选项中，在左右位置的图片上点鼠标，选文字在中间的图片，然后选中风格保留，就可以了）。

菜单：格式——标注样式。 选择当前使用的样式，如TH_GBDIM，在出现的界面中选择“主单位”，勾选“消零”和“角度标注”中的“尾零”。 如果要将该设置作为默认，则应在《PCCAD.DWT》样板文件中做该设置的修改，然后确认保存样板文件即可。

条件是必须选择“选择对象编组”，且移动后要regen一下。

用其它轮廓线是可以消隐图库里调出的零件的，但此时这个轮廓线须是一个完整的封闭的形态，系统才会找到它的消隐边界。

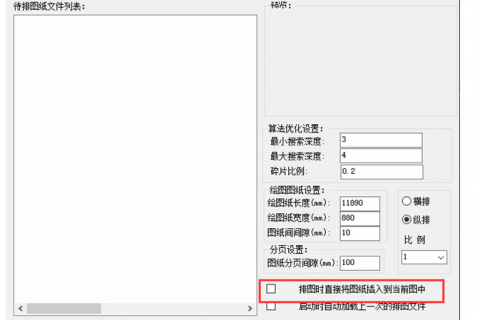

现象：自动排图后序号文字变小，或者序号线条很乱。 答：原因是勾选了“排图时直接将图纸插入到当前图中”。由于当前图纸与插入图纸绘图比例不同，造成序号实体重新调整了大小。 解决方法：取消“排图时直接将图纸插入到当前图中”的勾选。
