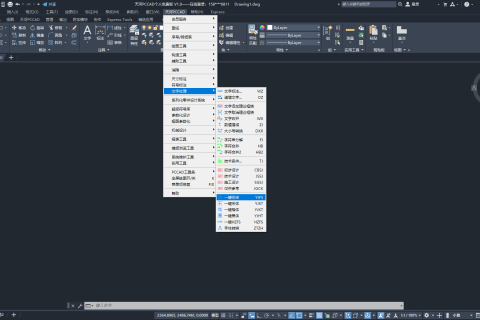

在日常工作中，我们经常会遇到打开其他人发过来的图纸，或者换一台电脑打开同一个文件，某些文字显示问号等乱码的情况。 一般这种情况，百分之八九十都是因为当前电脑中缺少所需字体文件造成的。 最简单方法：安装天河PCCAD，一键字体替换功能。 要解决这个问题，首先我们先来了解两个基本知识。 知识一：CAD支持的两种类型的字体 第一种：TrueType 字体，后缀名为ttf，保存在windows的fonts文件夹，这种字体是实心的，显示华丽，占空间。 第二种：CAD自己开发的字体叫型字体，后缀名为shx，…

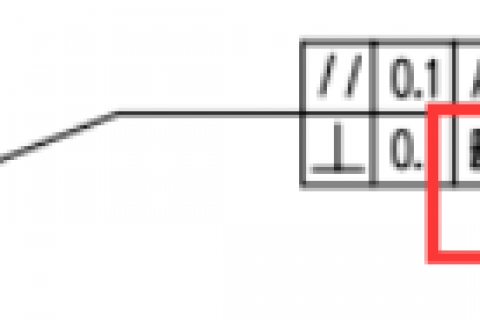

版本：PCCAD2021 for AutoCAD2015。 方法1：更换AutoCAD版本，例如AutoCAD2014、2018、2021等。 方法2：使用纯AutoCAD2015打印，AutoCAD与PCCAD分离方法见4. PCCAD与AutoCAD分开单独使用方法。

现象：打开别人的图纸，这个加工符号（粗糙度符号）变得很大，不成比例。 答：可以编辑某一个后点“设置”——“应用于全部”，可将当前图面中所有类似问题的粗糙度对象一起修改过来。 PCCAD V19、2018还可以使用“实用工具”中的“粗糙度整理”命令来全面修正图面中的所有粗糙度符号。

现象：执行粗糙度标注、形位公差标注时，预览窗口中看不到任何东西；且粗糙度、基准符号等标注后在窗口中显示不出来。 答：看一看图层管理器，可能是8符号标注层被关闭（灯泡的图标为灰色）了，打开图层后问题即可得到解决。

进入粗糙度或者形位公差的标注样式中，点设置即可对线型与文字进行修改，选中应用于全部或保留设置即可应用于以后的标注。也可把配置文件在*.dwt文件中修改。

双击（或快捷方式V）编辑某粗糙度符号，在“表面粗糙度符号”窗口中点取“设置”按钮，修改“文字”和“符号”的宽度为“默认”，然后勾选“应用于全部”，再点取“确定”即可。如果避免以后发生类似现象，需要在“设置”中勾选“写入配置文件”。 其保存在MCAD setting中的TH_RoughDim.set里。

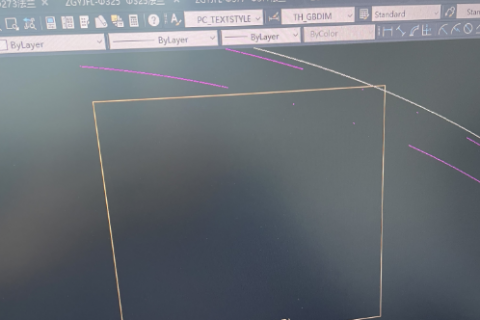

问题 解答 在天河CAD保存的情况下，注意一下系统变量 PROXYGRAPHICS 的值是否为1（0 不将代理对象的图像与图形一起保存，仅显示一个边框；1 将代理对象的图像与图形一起保存）。 命令行键入PROXYGRAPHICS，回车，尖括号中的值即为当前值。如果不是1，请继续键入1，回车，保存文件。 另外，在非天河CAD中打开时会弹出代理信息框，请选择“显示代理图形”。 如果没有弹出代理信息窗口，可在命令行键入PROXYSHOW （系统变量，控制代理对象在图形中的…

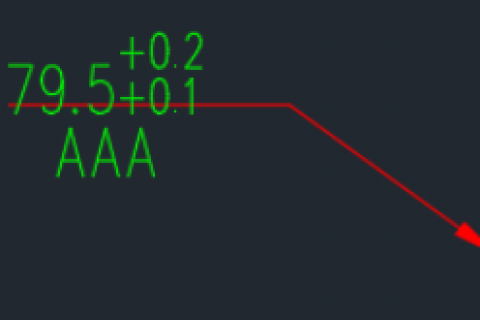

这是标注样式设置的问题。 执行【格式】/【标注样式】命令， 在弹出的【标注样式管理器】对话框中单击【修改】按钮， 接着弹出【修改标注样式】对话框 切换至【调整】选项，在“文字位置”处取消“尺寸线上方，带引线”选项，单击【确定】按钮，如下图所示

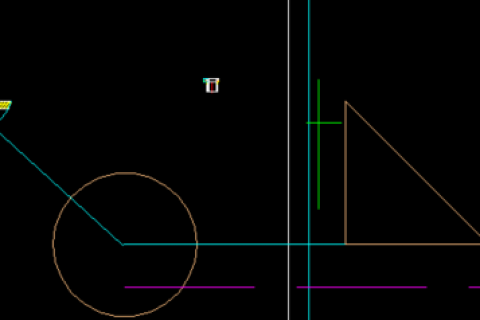

现象：问题图纸中出现引线和焊接符号标注符号很高的现象。下面以例子说明： 原因：标注样式中设置的文字高度可能非常大。 先检查尺寸标注的设置情况。命令行键入dd，空格。这里，我们看到TH_GBDIM标注样式的文字样式： 接着在命令行键入ST，空格，查看到该文字样式的图纸文字高度是一个非零值。 解决方案： 命令行键入st，空格。先调整该文字样式的图纸文字高度为0： 接着键入dd，空格，调整TH_GBDIM标注样式的文字高度为合适值，如3.5。随后命令行键入reg，空格，刷新图面即可。

答：建议使用AutoCAD2022平台，该问题即可有效解决。

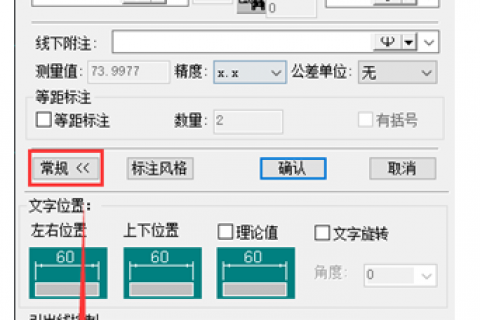

现象：使用智能标注D等天河的尺寸标注命令，标注的值不正确，总是有一个比例存在。 答：估计是执行过局部比例标注，且进行了风格保留造成的。即当前还处于局部比例标注状态。 解决方法：执行智能标注，或超级编辑某个问题标注，在“标注内容”窗口中点“高级”，取消“局部比例标注”的勾选，并勾选“风格保留”即可。

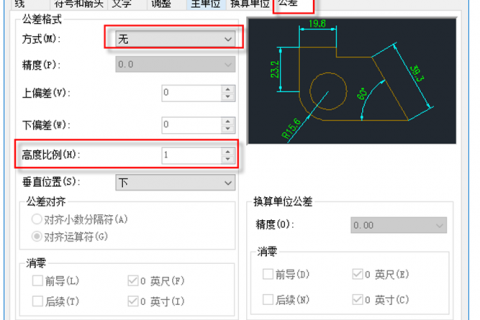

问题分析：PCCAD尺寸偏差值的高度实际上就是读的标注样式TH_GBDIM公差值的高度比例。默认是0.714，相对大小比较合适。如果您在标注前修改了公差的高度比例值，则会按照当前的设置生成。 解决方法：如果需要调整已绘制偏差值的高度，则调出特性窗口，在文字替代中找到公差值，其后就是文字高度。例如原来为1，修改为0.7，则将“H1x”修改为“H0.7x”即可。 问题分析：PCCAD尺寸偏差值的高度实际上就是读的标注样式TH_GBDIM公差值的高度比例。
