原因：因为两个图纸里面比例设置不一致。 解决方法：把两个图纸里分别输入insunits看一下数字是多少，两边调成一样即可，一般调成0。 或用记事本打开PCCAD安装目录下文件：…\acad.lsp 及acaddoc.lsp，补充一行：(setvar“INSUNITS” 0)，这样每次打开文件程序自动重新设置为0，达到统一状态。

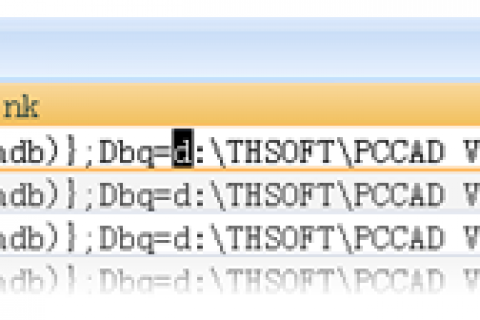

通用资源程序为THCAPP、PCCAD提供通用的、强大的、智能的资源调用及管理。 在此可以实现对企业已有各种类型数据库管理的资源，包括用Access、Oracle、SQL-Server等管理的材料库、设备库、工装库、刀具库等的统一管理。其系统库支持Access、Oracle，实现了数据的共享。 也就是说通用资源的实际使用一般与企业自身的资源相连接，在PCCAD默认安装中仅作为一个示例。 你看不到示例中的数据是因为你没有将PCCAD安装到C盘下，需要手工修改PCCAD安装目录下的数据库文件，使用微…

如果您的电脑上已经安装了PCCAD，由于某些原因计划启动纯AutoCAD的环境而不加载PCCAD程序，可以使用一下方法： 在桌面AutoCAD启动图标上单击鼠标右键菜单，选择“属性” 在AutoCAD的快捷方式->目标位置最后加上/P XXX，这个XXX代表AutoCAD的启动配置文件，可以随意命名，只要不与已经有的配置重名即可，这样AutoCAD启动时如果找不到这个配置，就会使用AutoCAD的默认配置自动创建一个新的配置，这样启动的就是默认AutoCAD环境。

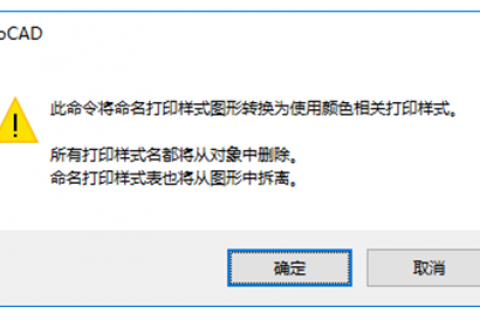

解决办法1： 命令行键入“CONVERTPSTYLES”回车，将当前图形转换到命名或颜色相关打印样式。 解决办法2： 1）下拉菜单：工具——选项——打印和发布，进行如下设置： 颜色打印是.ctb，命名打印则是.stb，根据需要选择即可。 2）重启CAD，再打印就可以看到.stb或.ctb的样式了。

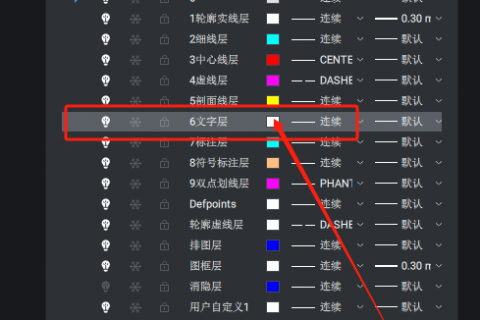

天河PCCAD文件中的文字都属于“6文字层”，修改此图层的颜色即可。

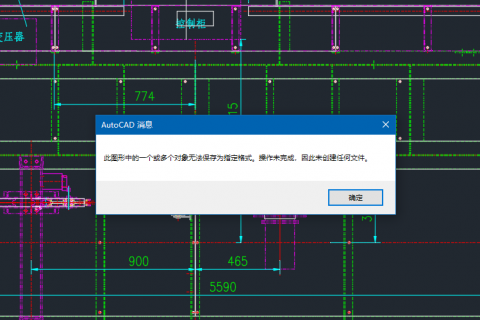

天河PCCAD保存文件时出现以下提示： 原因： 此 DWG 文件由非 Autodesk 开发或许可的应用程序保存。 解决方法： 执行一下：文件->图形实用工具->核查，或者直接在命令行输入：_audit 然后选择“是(Y)”，等核查完以后即可正常保存。 AutoCAD命令行提示如下：

此时把系统变量textfill的值设置为1即可。

图纸文件中的信息丢失或不完整，用图形实用程序中的核查与清理，清理垃圾信息。 或者把图形粘出重新生成一个文件。 如果图纸的打印配置信息丢失也不能正常打印，需重新配置。 另外打印预览需要选择一个打印机。

在天河PCCAD的P3DM中如果其他人要借用另外一个人的项目，采用复制的方法是不可以完全查看此项目的装配关系的，需要采用输出项目并复制图档的方法才可以正常预览到此项目下的所有图纸。

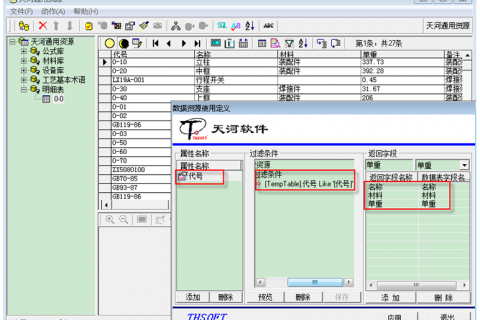

这个是可以的。下面举例说明。 需求：在明细表的代号栏中已经输入了零件的“代号”信息，要求调用资源库，根据“代号”信息自动定位数据表，并进行数据过滤，同时回填“名称”、“材料”、“单重”等其他信息。 定制过程（以PCCAD2010为例）： 1） 启动通用资源主程序 2） 菜单：文件——设置定义库，打开X:THSOFTPCCAD2010DatabasesTHComResTHComRes20.ini 3） 添加外部数据库，并定义节点属性 4） 添加子节点，并定义节点属性 5） 设置数据过滤条件，如上图…

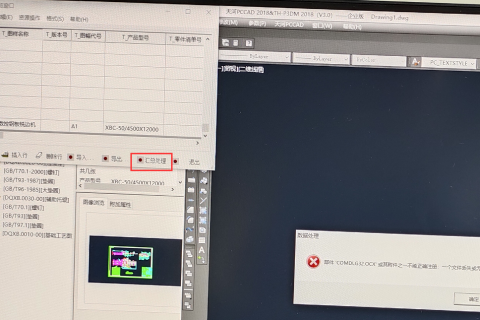

现象：执行“汇总处理”失败，弹出以下提示框： 原因：64位系统中，该文件位于C:WindowsSysWOW64，一般原因是该组件丢失或者被反注册。 方法1：网上或从其他电脑拷贝该文件，并手动注册。见：https://jingyan.baidu.com/article/5d6edee222958e99eadeec9c.html 方法2（推荐）：重新安装THBASE。 步骤：

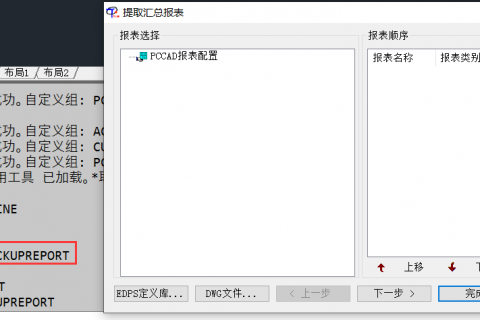

现象：执行“复杂报表”时不显示报表类型，有的还可能弹出连接数据库的提示框。 解决方案：重装THEDPS即可。到控制面板，程序和功能，找到“THEDPS”卸载： 然后找到PCCAD安装包，THEDPS目录下的setup.exe安装：
