可能原因：某些点的坐标值出现了问题，该值无效。

解决：文件中未指定单位。指定插入单位。默认模板文件的设置问题。

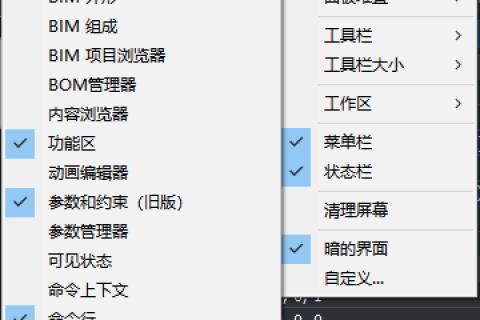

面板可以设置为可折叠的，点击相应图标，可以打开或收回面板。 面板不能像AutoCAD那样设置自动隐藏，需要点击图标来打开或收回。 设置方法： 注意：面板至少得勾选2个才行，一般可以勾选属性和图层，图纸集也可以勾选。 设置为带图标的可折叠的 显示效果：

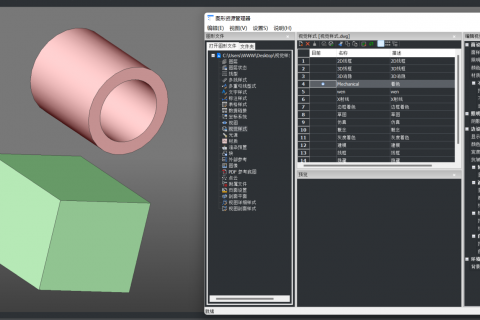

例如，红色的圆筒，绿色的长方体 在机械视觉样式下的显示效果 分析原因，就是默认打开了材质显示的设置，可以将材质显示关闭，即可显示模型本身的原始颜色了。

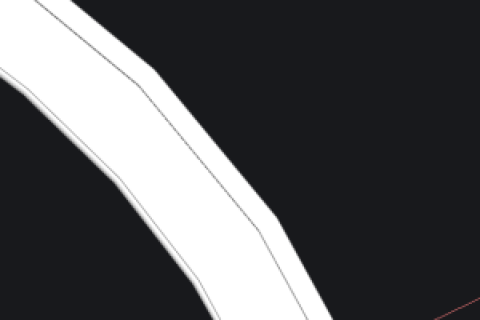

输入facetres调整到10，调了之后直接RE就可以了。

3D模型上次转化的二维图中，每个视口的对象都是图块。 精雕软件识别不了太多的图块，建议全部分解掉。 也可能是格式不兼容，可以换用较老版本的DXF格式。

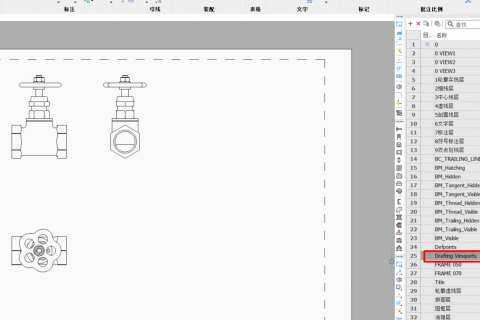

可以在图层属性模板中，关闭Drafting Viewports图层。

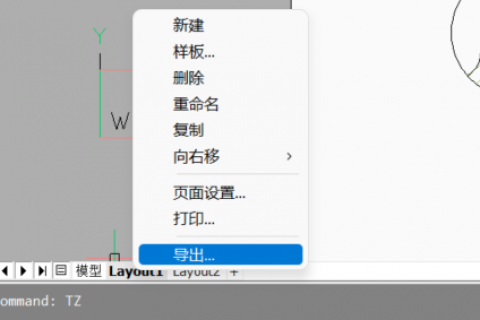

可以将布局中的工程图“导出”，另存到新文件的模型空间； 再打开文件，利用THCAD的二维图框、标题栏、明细表及其它标注功能。

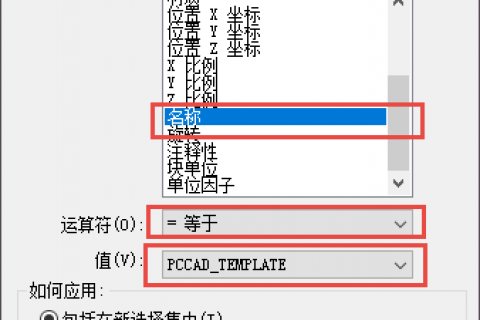

如果用户手动修改了pccad.dwt文件中的某些设置后，可能会自动产生嵌套块，需要手动删除这些多余的嵌套块才能保证PCCAD的正常运行，解决方法如下： 1、打开PCCAD安装目录下的pccad.dwt文件。 2、使用快速选择命令：qselect 查找多余的嵌套块PCCAD_TEMPLATE。 3、选择后删除嵌套块。 4、执行图形清理命令：purge 把多余的嵌套块清理掉，保存PCCAD.dwt文件。。

可能有以下两个原因： 文档的系统变量snapunit值等于0了，由于该值必须要大于0，造成打开失败。THCAD安装目录的fonts文件下字体文件太多，建议删除一些。

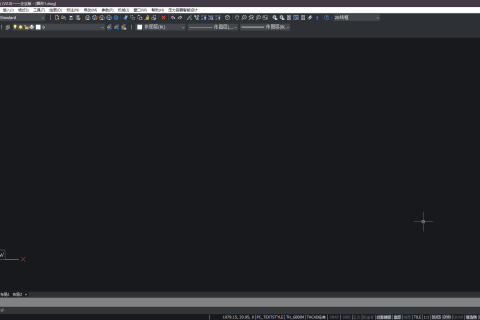

在天河THCAD的命令行输入命令：WSCURRENT按回车键，然后输入：THCAD经典 下次启动天河THCAD时选择“THCAD经典”模式，就会自动加载。

可能是菜单文件出现了异常，一般可以正常启动。 启动后在命令行键入fix，空格，即可修复菜单。 如果以上处理仍无法解决问题，请退出CAD， 删除THCAD安装目录 …\bcad\Support 文件夹下《default.cui》， 然后拷贝文件夹下的《default_Org.cui》，并更名为《default.cui》即可。 启动THCAD后，若仍不正常，请再用fix命令修复下，就OK了。
