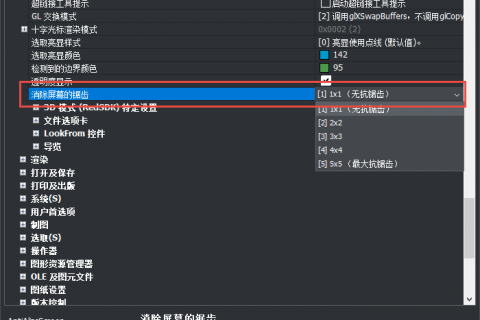

THCAD系统变量：AntiAliasScreen 按照需要调节系统变量AntiAliasScreen的数值，可以控制图形锯齿的平滑度。 如果习惯于原来AutoCAD低版本的显示方式，使图形显示不模糊，请把AntiAliasScreen修改为1 修改方法：命令行输入命令AntiAliasScreen回车，输入数值1回车。

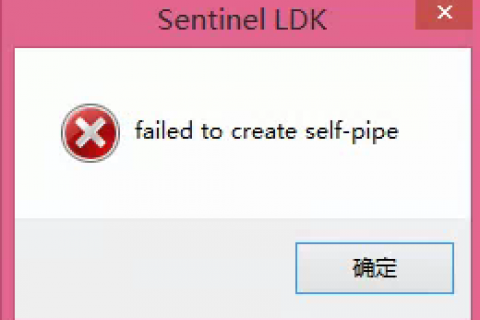

有些电脑中启动PCCAD，弹出“failed to create self-pipe”的窗口： 点击“确定”后CAD死机退出。 经查，与加密锁有关。 不过，ACC启动正常，且已经是最新的7.10版本。 主要是加载《PCCADBASE.arx》时出现。 [解决方案] 将hasp_rt.exe拷贝到主程序运行的路径（即AutoCAD安装路径）下即可。文件见附件。

这是AutoCAD2011后增加的系统变量，即可以让您镜射时剖面线不会被翻转。 如果您还是希望进行翻转，则可以在命令行键入：mirrhatch，回车，键入：1，回车，即可。 需要说明的是，该系统变量的值保存在DWG文件中，所以如果希望新建的文件也是如此设置，则需要打开新建文件时所选择的模板文件（如acadiso.dwt），如上方式修改系统变量值后再保存模板文件。

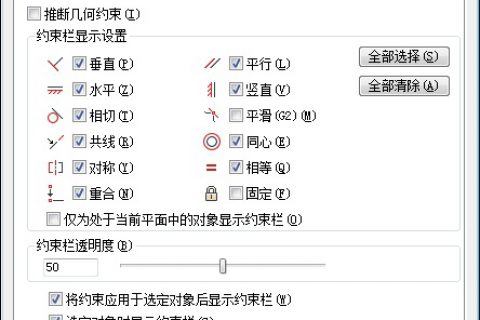

答：可能是图形之间建立了约束的原因。 点击下拉菜单：参数——约束设置，建议取消“推断几何约束”前的勾选。这样，新建的图形就不会自动建立约束，影响图形的旋转。 另外，对于已经产生约束的图形，在旋转前可以先删除约束。 即点击下拉菜单：参数——删除约束，再选择需要删除约束的对象即可。

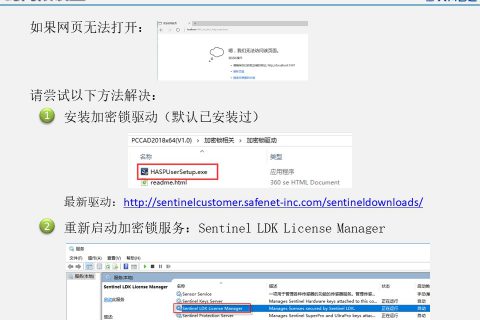

如果我们启动ACC网页（http://loalhost:1947）后提示：无法读取该页面。 则可能有两种情况： 1、加密锁驱动安装失败：请手动安装加密锁驱动即可，驱动一般在安装包的“加密锁相关”文件夹中。 2、加密锁服务停止运行：手动启动加密锁服务 Sentinel LDK License Manager ，请确认启动类型为“自动”。

答：填充剖面线前，如果外轮廓没有显示完全就会出现这种现象。 所以，在填充剖面线前显示需要填充剖面线的所有外轮廓即可。

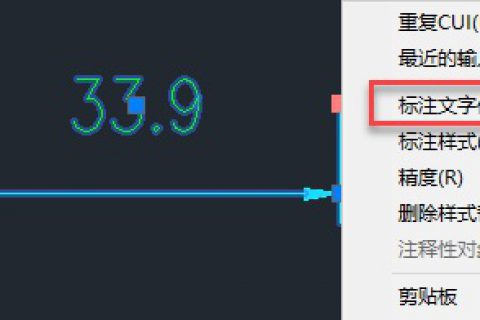

高版本的AutoCAD尺寸标注对象右键菜单中没有“标注文字位置”这个子菜单，实际上，每个使用者都是可以根据自己的需要自行添加的。下面以上面需求为例，介绍操作过程。 命令行键入cui，回车，或点击下拉菜单：工具——自定义——界面。 在“自定义用户界面”中找到“快捷菜单”，并在下方找到需要修改的对象菜单，如“标注对象菜单”。右键“新建子菜单”，为了缩小命令范围，在下方搜索框格中输入关键字，然后在下方搜索结果框格中选中命令，将其拖拽到新建的子菜单下。所有需要添加的命令添加完毕，通过拖拽适当调整位置。点…

答：这种情况并不意味着图形消失，而只是由于某些对象的坐标比较大造成的。 解决方法是删除不必要的对象。具体步骤： 命令行键入“Z”，回车 键入“W”，回车 键入“0,0”，回车 键入“420,300”（也可是其他值），回车，这时就可以看到图形了 移动鼠标，缩放显示全部有效图形 命令行键入“E”，回车 键入“all”，回车 键入“r”，回车，并框选有效图形，再回车，即可。

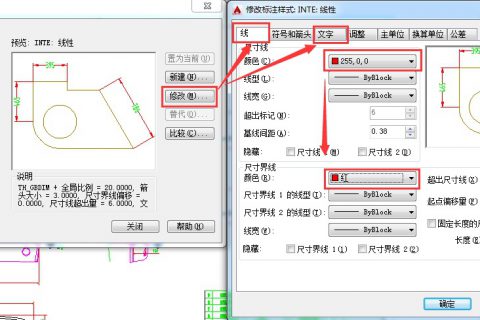

原因：可能是因为标注样式中颜色使用的不是CAD的，而是RGB的。 解决方法：命令行键入DD，回车，选择标注样式名称，点“修改”，查看“线”和“文字”中的各项颜色设置，如果为“255,0,0”，则从下拉列表中选择相近的CAD标准颜色即可，如下图的“红”。

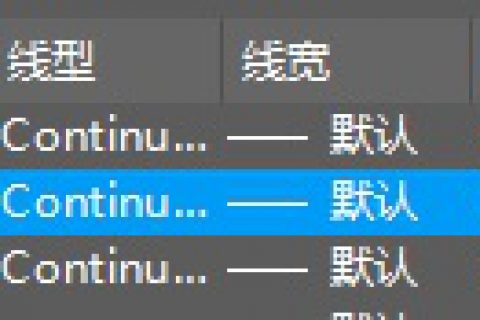

原因：如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，或者不允许打印的图层中，就会出现这种情况。 解决方法： 例如在DEFPOINTS图层中，则切换图层即可。如选择对象后在命令行输入“2”，回车，这样就将图形变更为“2细线层”中的对象，就可以显示了； 如果不在这些图层中，则查明单独选择这些对象，看具体在哪个图层。命令行键入“layer”显示图层特性管理器，查看该图层是不是不允许打开，如果是，改为可打印即可。

版本：32位PCCAD，如PCCAD2010、PCCAD2011等。 答：蓝色尾巴是参数化基点，隐藏的方法： 菜单：参数化设计——参数化基点显示\隐藏 或：命令行键入“BNS”，回车即可。
