在日常工作中，我们经常会遇到打开其他人发过来的图纸，或者换一台电脑打开同一个文件，某些文字显示问号等乱码的情况。 一般这种情况，百分之八九十都是因为当前电脑中缺少所需字体文件造成的。 了解了以上两个基本知识，现在，我们来解释几种解决方法。 方法1：临时替换 即一般打开缺少字体的文件，会弹出类似这样的提示框。 请选择第一种方式，即为每个SHX文件指定替换文件。 我们一般选择gbcbig.shx，即国家标准简体中文字体。 当然，也可以选择hzdx.shx（汉字单线）或者hzfs.shx（汉字仿宋）。…

答：双击（或快捷方式V）编辑某粗糙度符号，在“表面粗糙度符号”窗口中点取“设置”按钮，修改“文字”和“符号”的宽度为“默认”，然后勾选“应用于全部”，再点取“确定”即可。如果避免以后发生类似现象，需要在“设置”中勾选“写入配置文件”。 其保存在MCAD setting中的TH_RoughDim.set里。

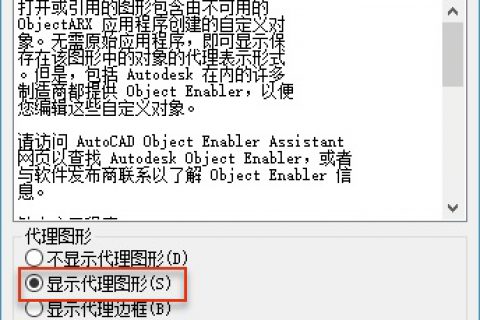

答：在天河CAD保存的情况下注意一下系统变量 PROXYGRAPHICS 的值是否为1（0 不将代理对象的图像与图形一起保存，仅显示一个边框；1 将代理对象的图像与图形一起保存）。命令行键入PROXYGRAPHICS，回车，尖括号中的值即为当前值。如果不是1，请继续键入1，回车，保存文件。 另外，在非天河CAD中打开时会弹出代理信息框，请选择“显示代理图形”。 如果没有弹出代理信息窗口，可在命令行键入PROXYSHOW （系统变量，控制代理对象在图形中的显示，初始值为1，即：显示所有代…

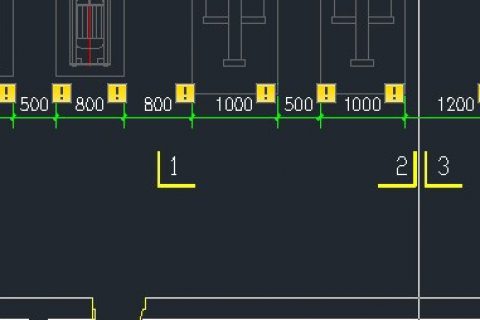

现象：如下图所示： 问题分析：这是AutoCAD2013的一个新功能——注释监视器。注释监视器的作用是监视图形中的标注是否与对象关联，没有关联的给出黄色的“！”。 解决方法：命令行输入ANNOMONITOR，回车，0，回车即可。或在状态栏中关闭注释监视器。

答：出现这种情况的原因是PCCAD在尺寸标注、引线标注中使用的包括深度符号在内的特殊符号均使用了PCCAD自身的一种字体文件造成的。 解决方法：在安装PCCAD的机器中找到C:\Windows\Fonts\ THCADSymbs___.ttf,将该文件复制到仅安装AutoCAD的机器的相同目录下进行安装，然后重启CAD即可。

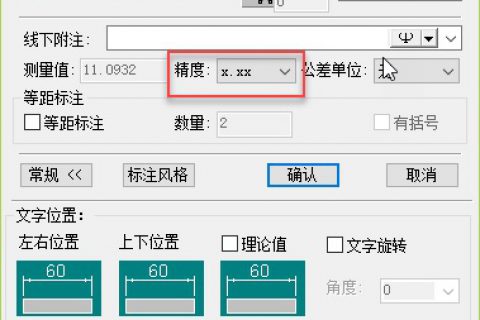

方法：在进行标注的过程中根据命令行提示按空格修改标注文字，在“标注内容”窗口中修改精度后，点“高级”按钮，再选择“风格保留”。以后的标注精度，就是根据你的设置进行。

答：菜单：格式——标注样式。 选择当前使用的样式，如TH_GBDIM，在出现的界面中选择“主单位”，勾选“消零”和“角度标注”中的“尾零”。 如果要将该设置作为默认，则应在《PCCAD.DWT》样板文件中做该设置的修改，然后确认保存样板文件即可。

答：用记事本打开…\PCCADXXXX\ACAD\Support\acad.gpg，把ARRAY 改为ARRAYCLASSIC，保存文件，重启程序即可。需要说明的是，如果您用的是AutoCAD2012，则记得安装AutoCAD2012Service Pack 1，否则没有此功能哦。 另外，PCCAD2018已经增加ARR为经典阵列的快捷方式。

答：这是AutoCAD2011后增加的系统变量，即可以让您镜射时剖面线不会被翻转，如果您还是希望进行翻转，则可以在命令行键入：mirrhatch，回车，键入：1，回车，即可。 需要说明的是，该系统变量的值保存在DWG文件中，所以如果希望新建的文件也是如此设置，则需要打开新建文件时所选择的模板文件（如acadiso.dwt），如上方式修改系统变量值后再保存模板文件。

答：打开图纸，命令行键入：ATTDISP，回车，再响应N，回车，即可。 对于大量存在此类问题的图纸，建议使用批量图纸操作命令批量处理。

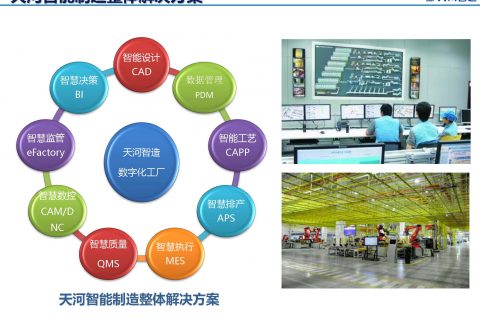

答：天河智造智能制造整体解决方案中除了智能设计CAD产品外，还包括数据管理PDM等产品。考虑到PDM管理图档文件的规范性，因此PCCAD不支持多图幅。

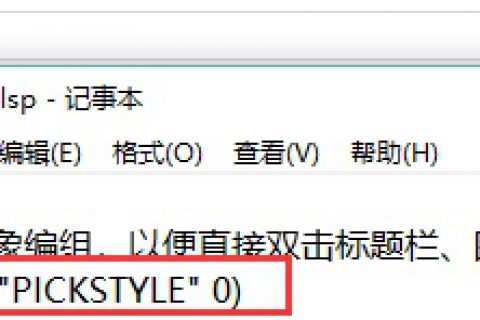

答：并非打散，而是取消了编组。恢复成整体就是成为编组状态，按快捷方式 CTRL+H 即可，该快捷方式为开关键。 答：并非打散，而是取消了编组。恢复成整体就是成为编组状态，按快捷方式CTRL+H 即可，该快捷方式为开关键。 另外，由于很多人习惯单独选择，所以PCCAD2018中设置默认为取消编组状态（即每次启动CAD会自动设置为取消编组），如您不希望如此。可用记事本打开安装目录下的《acad.lsp》和《acaddoc.lsp》在“(setvar “PICKSTYLE”0)…
