在应用授权许可（.v2c）文件时，如果出现“更新失败：应用程序与本地LM通讯出错”的提示，则可能意味着加密锁驱动安装失败，或加密锁服务没有启动。 一般安装下加密锁驱动后，问题即可解决（提示已经安装，建议选择“修复”重新安装）。 加密锁驱动在PCCAD安装包“加密锁相关”文件夹中可找到。

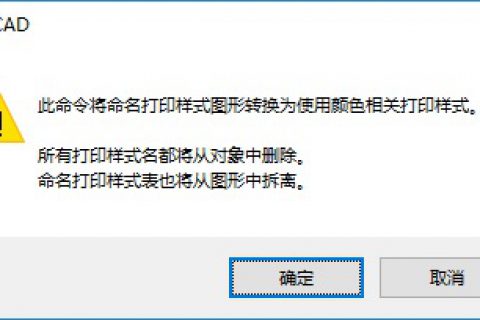

解决办法1： 命令行键入“CONVERTPSTYLES”回车，将当前图形转换到命名或颜色相关打印样式。 解决办法2： 1）下拉菜单：工具——选项——打印和发布，进行如下设置： 颜色打印是.ctb，命名打印则是.stb，根据需要选择即可。 2）重启CAD，再打印就可以看到.stb或.ctb的样式了。

出现这种情况很可能是ACCESS数据库驱动引擎出现了问题。 请到控制面板——程序和功能 中查看是否有Microsoft Access database engine 2010（Chinese (Simplified)）。如果正常安装了应该是有且仅有一条。如果没有，或有多条，就是安装不正常的表现。 请全部卸载，然后重新安装天河CAD（会自动安装ACCESS驱动引擎）。 如果安装天河CAD后ACCESS驱动引擎仍未安装上，那应该是您安装的天河CAD版本比较低（PCCAD V19、PCCAD2018、…

答：命令行输入menu，回车，在弹出的窗口中一般直接点“打开”，问题即可解决。

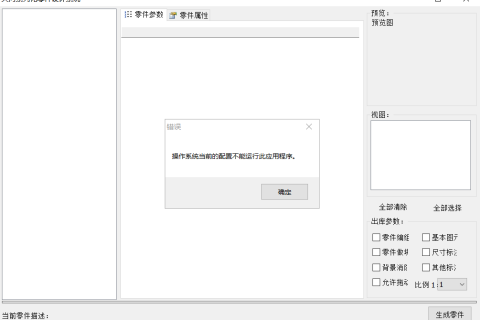

1、症状现象： 使用天河CAD系列产品的“ 系列化零件设计系统 ”调用图库时，提示“操作系统当前的配置不能运行此应用程序” 2、症状原因 升级WIN10操作系统引起，操作系统与当前的数据库引擎环境不兼容。 3、解决方法： 第一步：卸载当前安装的Microsoft Access Database Engine数据库引擎 第二步：修复当前安装的天河CAD产品 找到程序安装包，重新安装，选择“修复”选项。

问题： AutoCAD在按正交F8，老是卡住卡顿；鼠标点状态栏开关不卡，就是按快捷键会卡。 解决方法： 命令栏输入tempoverrideS，新值中输入0，按回车键确认即可，这样即可解决卡住的问题。 原因 打开或关闭用于绘图辅助的临时替代键。 类型: 整数 保存位置: 注册表 初始值: 1 按下临时替代值键可以临时打开或关闭在“草图设置”对话框中设置的某一个绘图辅助工具；例如，正交模式、对象捕捉或极轴模式。 0 关闭 1 打开

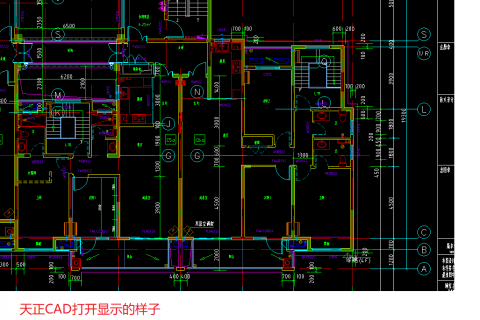

问题：打开天正CAD画的图纸时显示不全。 分析：天正CAD高版本权限没打开，有些代理图形不对第三方开放。低版本T3是兼容开放的。 解决：1.使用天正CAD把图纸另存为T3文件           2.在天正的那一栏有个“文件布图”，点击里面的“批量转旧”，转换成t3格式。

功能名 命令名 别名 一、图纸 图纸设置 PC_PAPERSET TZ 标题栏填充 PC_BTLEDIT 附加栏填充 PC_FJLEDIT 附加栏填充 PC_CSLEDIT 二维码生成器 PC_QRCODE RWM 刷新二维码 PC_QRCODEREFRESH 二、序列号/明细表 标注序号 PC_XH XH 生成明细表 PC_MXB MX 明细表处理 PC_XHBJ MXB 序号修改 PC_XHXG XHXG 序号隐藏 PC_YCXH XHYC 序号显示 PC_XSXH XHXS 标子序号 PC…

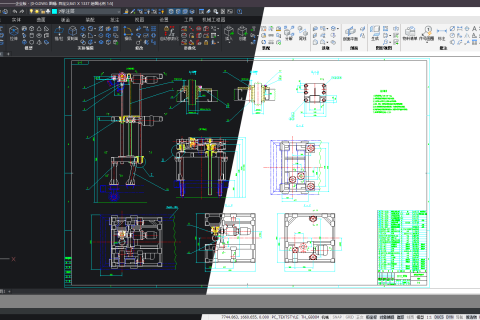

如果你正在考虑从用AutoCAD设计软件转换到天河CAD制图软件，即使你对AutoCAD不太熟悉，转到天河CAD也是非常容易而且简单的。天河CAD的工作步骤与AutoCAD非常相似，它们都支持许多相同的功能，比如界面、命令、操作习惯、文件格式、应用兼容性等等。下面24招能帮助您加速转到天河THCAD，并帮您熟悉和深入了解天河CAD中一些独特和强大的功能特性。 第一招 绘图环境 在天河CAD中创建绘图环境。创建绘图环境会默认使用绘图工作空间，这个界面在明暗模式中都与AutoCAD十分相似。 您可以…

【温馨提示】：以下压缩文件为所需DWG及XLS等文件，请解压后使用： 步骤 1. 准备练习 本教程需要PCCAD Platinum许可证。 在机械工作空间中创建一个新文件。 确保“设置”对话框中的UCS 正交选项已打开（UCSORTHO 系统变量为 1）。 3. 将设置对话框中的Facet resolution选项（FACETRES 系统变量）设置为3。 4. 确保四光标菜单处于活动状态。 5. 选择功能区的实体面板。 步骤 2. 设计无槽的外圈和内圈 单击实体|上的圆柱( ) 工具按…

【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用： 1、打开这三张图纸：arc-arc.dwg; sline-spline.dwg; rectangle-ellipse.dwg 2、在 arc-arc 运行命令钣金混成 SMLOFTEDBEND 并尝试: Ctrl 控制及细分数量更改。 3、展开并保存 DXF。 4、对于 spline-spline，运行命令钣金混成 SMLOFTEDBEND, 切割一个孔并展开。 5、在 Rectangle-ellipse 图中创建一…
